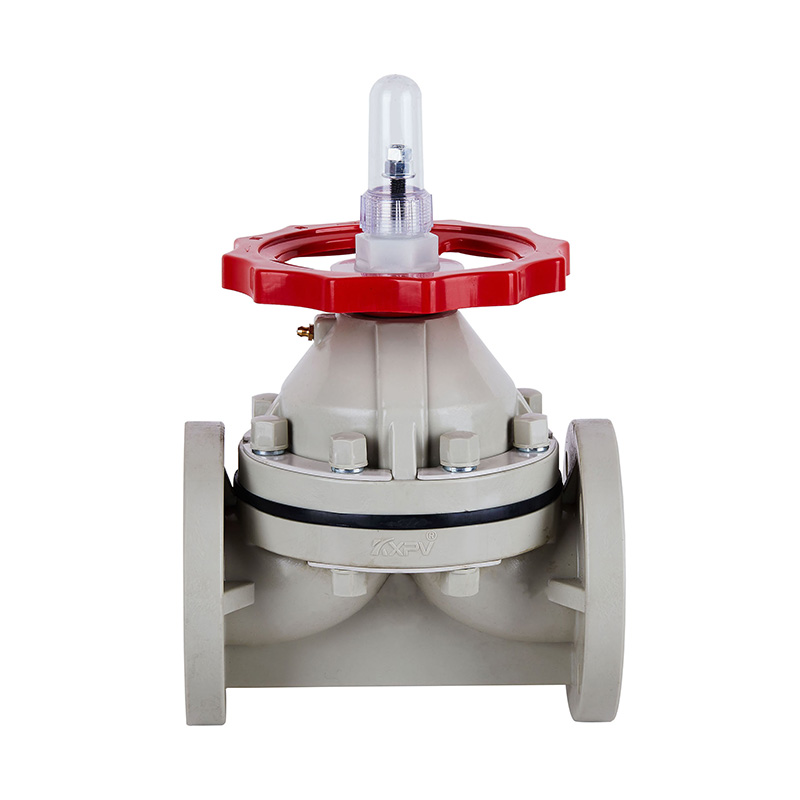

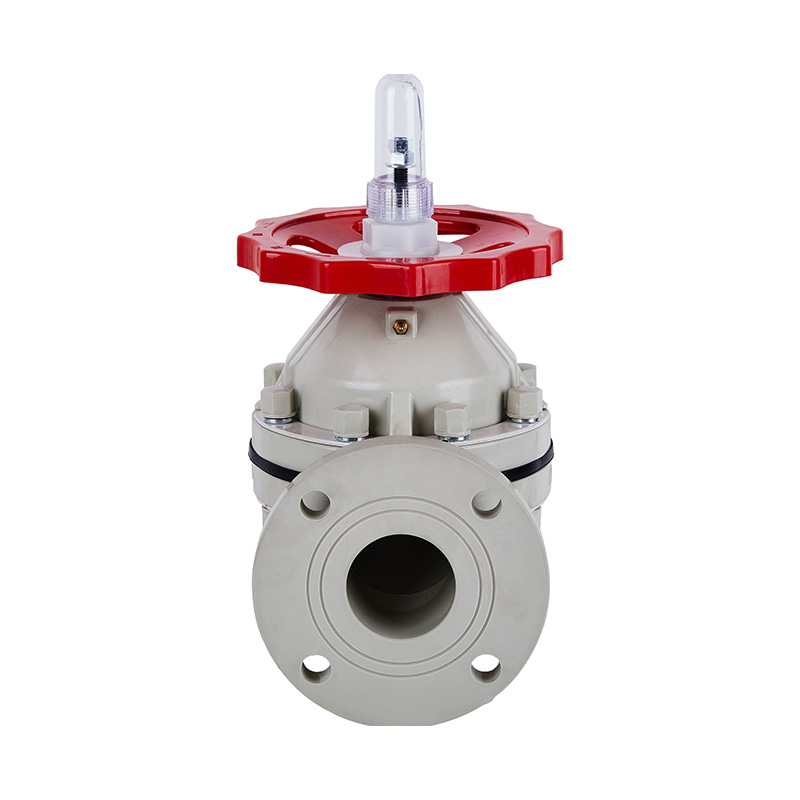

PPH 플랜지형 다이어프램 밸브 DN15-300

PPH 플랜지형 다이어프램 밸브 DN15-300

물 공급을 위한 방법 플라스틱 PPH 격막 벨브를 통해서 산업 고열 연약한 물개 설명서

응용 프로그램:일반 물 공급

매체 온도:고온, 중간 온도

힘:수동

미디어:산

포트 크기:DN15-DN250

구조:다이어프램

제품명 : PPH 다이어프램 밸브

연결:플랜지 끝

인증서:ISO9001

매질:산

작동 압력: 0-10bar

밸브 유형:1방향

인감:EPDM F46

배달 시간:7일

MOQ:1 조각

0086 180 6712 3173 문의하기
PREV：FRPP 플랜지형 다이어프램 밸브 DN15-300
NEXT：PVDF 플랜지형 다이어프램 밸브 DN15-300
  • 설명
  • 추가 정보
  • 주요 구조적 특징

    1. 씰 다이어프램은 F46 또는 PFA로 만들어졌으며 접힌 횟수는 ≥120000 회이며 내식성은 F4와 동일합니다.

    2. 스크류 리프팅 구조를 채택하여 개폐력이 크고 안정성이 좋습니다.

    앱 온도 제한 목록

    재료 중간 온도°C 재료 중간 온도°C
    CPVC -20℃~95℃ PPH -20℃~110℃
    UPVC -0℃~65℃ PV디F -40℃~150℃
    FRPP -14℃~90℃

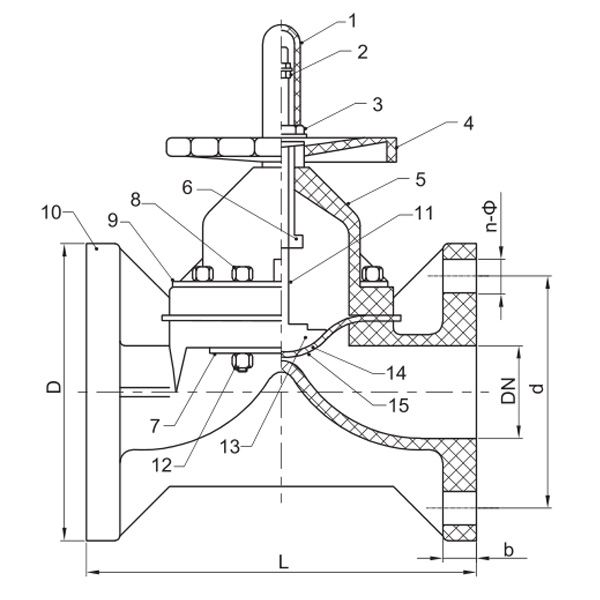

    다이어프램 밸브 조립 상세도

    아니요. 이름 재료
    1 보장 한도 처럼
    2 마개 강철, 스테인레스 스틸.
    3 고정 너트 FRPP
    4 세탁기 FRPP
    5 바퀴 합금 소재
    6 압반 강철, 스테인리스강
    7 양방향 스터드 및 너트 강철, 스테인리스강
    8 보닛 FRPP, PVDF, UPVC, CPVC, PPH
    9 요크 너트 Ht300 강철
    10 줄기 강철, 스테인리스강
    11 디스크 FRPP, PVDF, UPVC, CPVC, PPH, 강철, 스테인레스 스틸, C.I.FRP
    12 플림 EPDM、FPM
    13 횡격막 F46.PFA
    14 몸 FRPP, PVDF, UPVC, CPVC, PPH
    15 압반 강철, 스테인리스강

    작동 압력 및 작동 온도 목록

    구경/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1인치)

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250(10인치)

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    차원 목록

    DN(mm)

    D1

    D

    		엘 시간

    N

    Φ

    GB

    JIS

    안시

    GB

    JIS

    안시

    GB

    JIS

    안시

    15(1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20(3/4인치)

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25(1인치)

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32(11/4인치)

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40(11/2인치)

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50(2인치)

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65(21/2인치)

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80(3인치)

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100(4인치)

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125(5인치)

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150(6인치)

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200(8인치)

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250(10인치)

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300(12인치)

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

시청 개요
PPH 플랜지형 다이어프램 밸브 DN15-300

당신의 꿈을 세계로 나르세요. 품질은 곧 생명입니다

우리는 이 분야의 선두 기업이며, 모든 고객에게 구체적인 솔루션을 제공합니다.
다이어프램 밸브는 유연한 다이어프램을 사용하여 밸브 작동 메커니즘에서 유로를 분리하는 밸브 유형입니다. 일반적으로 고무 또는 기타 유연한 재료로 만들어진 다이어프램은 밸브 본체를 통과하는 스템에 연결됩니다. 스템이 상하로 움직이면 다이어프램이 압축되거나 감압되어 유로가 열리거나 닫힙니다.
다이어프램 밸브는 오염이나 누출을 방지하기 위해 밸브의 작동 메커니즘에서 유로를 분리해야 하는 응용 분야에 자주 사용됩니다. 그들은 화학, 제약, 식품 및 음료 산업에서 널리 사용됩니다. 또한 클린룸, 위생 및 멸균 분야에도 널리 사용됩니다. 다이어프램은 이러한 조건에 견딜 수 있는 재료로 만들어질 수 있으므로 제어되는 유체가 마모성 또는 부식성인 응용 분야에도 사용할 수 있습니다.
다이어프램 밸브는 긴 사용 수명과 낮은 소유 비용을 제공하도록 설계되었습니다. 다양한 재료, 연결 및 유량 등급 테스트가 가능합니다. 다이어프램 밸브는 신뢰성, 비용 및 성능 간의 탁월한 절충안을 제공합니다.
