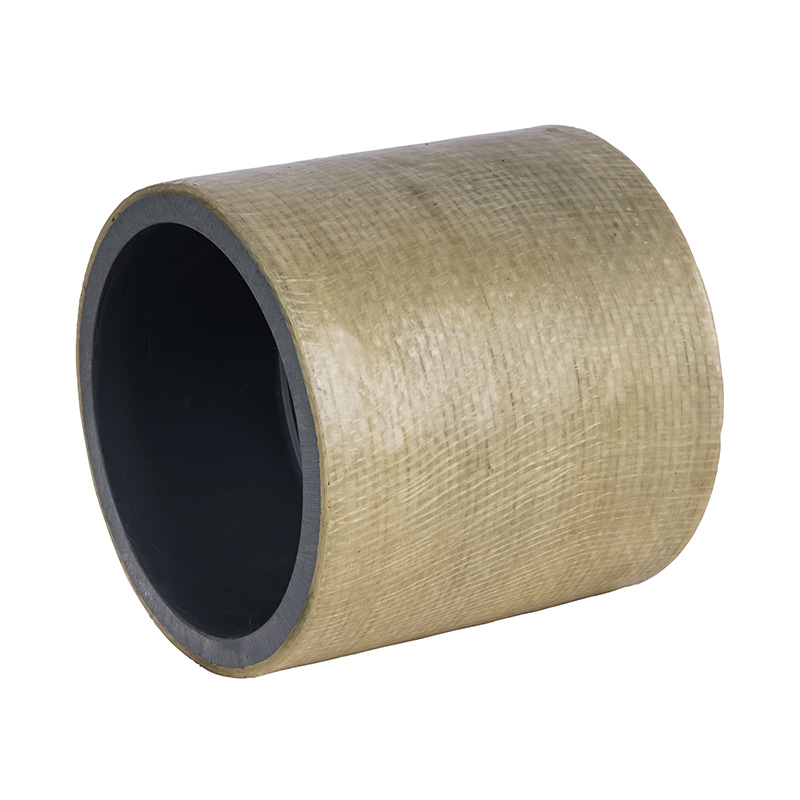

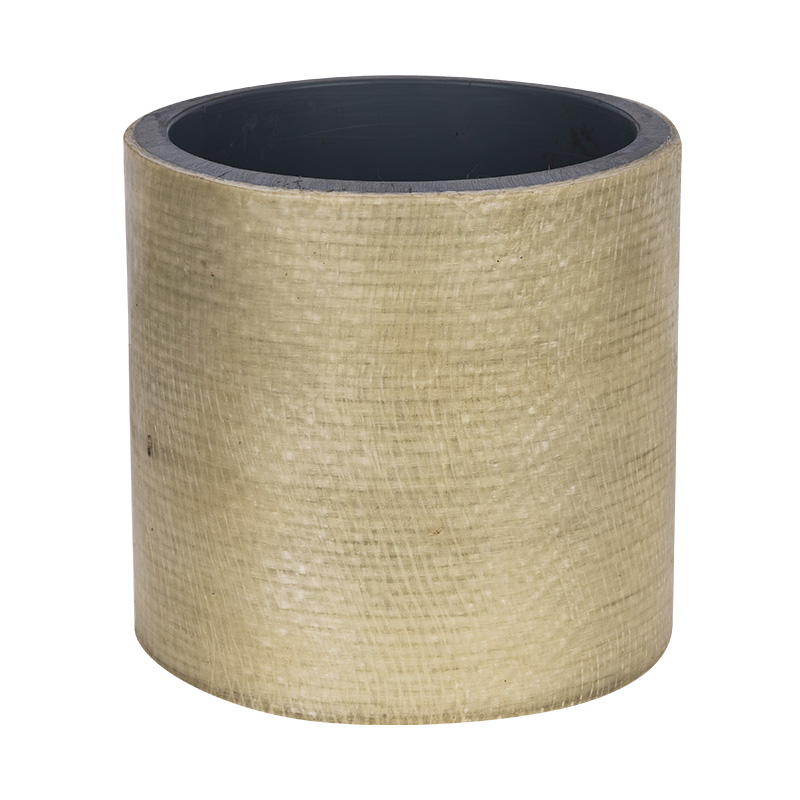

FRP/PVC-C, FRP/PVC-U 유리섬유 강화 플라스틱 코팅 스트레이트 커플링
FRP/PVC-C, FRP/PVC-U 유리섬유 강화 플라스틱 코팅 스트레이트 커플링
| 앱 온도 제한 목록 |
| 소재 | 중간온도℃ | 소재 | 중간온도℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~95℃ | PVC-U | -5℃~45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~120℃ | PPH | -20℃~110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PV디F | 40℃~150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 제품 구조적 특징 |
1. 가볍고 고강도
상대 밀도는 1.5에서 2.0 사이로 탄소강의 1/4에서 1/5에 불과하지만 인장 강도는 탄소강에 가깝거나 심지어 초과하며 비강도는 고급 합금강과 비슷합니다.
2. 우수한 내식성
FRP는 공기, 물, 적당한 농도의 산, 알칼리, 염분, 다양한 오일 및 용제에 대한 탁월한 저항성을 제공하는 우수한 내식성 재료입니다.
3. 우수한 전기적 특성
FRP는 절연체에 사용되는 우수한 단열재입니다. 고주파에서도 우수한 유전 특성을 유지하며 마이크로파 투과율이 뛰어납니다.
4. 우수한 열적 특성
FRP는 열전도율이 낮고 열전도율이 1.25~1.67kJ/s로 금속의 1/100~1/1000에 불과해 우수한 단열재입니다.
5. 디자인성이 우수하다.
특정 응용 요구 사항을 충족하기 위해 다양한 구조 제품을 유연하게 설계하여 뛰어난 제품 무결성을 보장하고 제품 성능 요구 사항을 충족하는 재료를 선택할 수 있습니다.
6. 우수한 제조성
유연한 성형 기술은 제품 형태, 기술 요구 사항, 응용 프로그램 및 수량에 따라 선택할 수 있습니다. 공정이 간단하고 원스텝 성형이 가능하며 탁월한 경제적 이점을 제공합니다. 이는 복잡하고 까다로운 소량 제품에 특히 유리하며 뛰어난 가공성을 강조합니다.

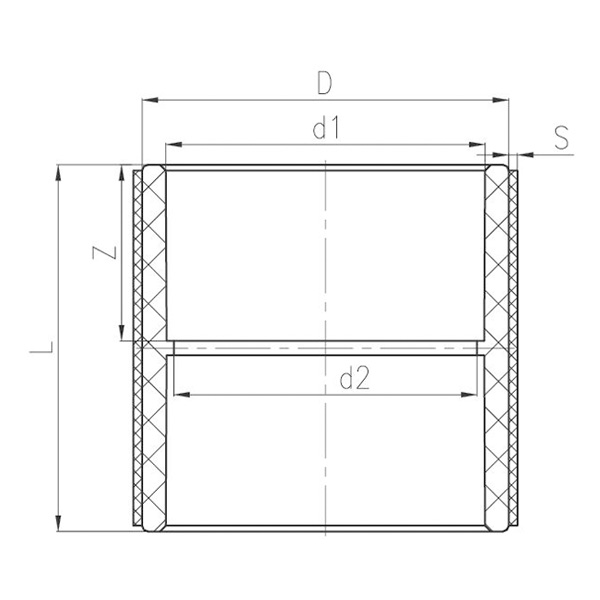

| 복합 커플링 |
| DN | D | d1 | d2 | 엘 | 지 | S | ||
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||
| 15 | 27 | 20 | 18 | 35 | 16 | 3 | 2.5 | 3.5 |
| 20 | 32 | 25 | 23 | 40 | 19 | 2 | 2.5 | 3.5 |
| 25 | 40 | 32 | 30 | 47 | 22 | 2 | 2.5 | 3.5 |
| 32 | 50 | 40 | 38 | 55 | 26 | 2 | 2.5 | 3.5 |
| 40 | 61 | 50 | 47 | 65 | 31 | 2 | 2.5 | 3.5 |
| 50 | 75 | 63 | 60 | 80 | 38 | 2 | 2.5 | 3.5 |
| 65 | 88 | 75 | 72 | 92 | 44 | 2 | 3 | 4 |
| 80 | 104 | 90 | 86 | 107 | 51 | 2 | 3 | 4 |
| 100 | 127 | 110 | 105 | 127 | 61 | 2 | 3 | 4 |
| 125 | 161 | 140 | 134 | 158 | 76 | 2.5 | 4 | 5.5 |
| 150 | 184 | 160 | 154 | 180 | 86 | 2.5 | 4 | 5.5 |
| 200 | 249 | 225 | 219 | 247 | 119 | 3.5 | 5 | 7 |
| 250(Φ250) | 288 | 250 | 240 | 272 | 131 | 4 | 5.5 | 8.5 |
| 250(Φ280) | 309 | 280 | 272 | 303 | 146 | 4 | 5.5 | 8.5 |
| 300 | 346 | 315 | 306 | 338 | 164 | 4.5 | 6.5 | 10 |
| 350 | 392 | 355 | 349 | 380 | 184 | 5 | 7.5 | 11.5 |
| 400 | 440 | 400 | 393 | 430 | 206 | 5.5 | 8.5 | 12 |
| 450 | 494 | 450 | 430 | 477 | 231 | 6 | 9.5 | 14.5 |
| 500 | 548 | 500 | 480 | 527 | 256 | 6.5 | 10.5 | 16 |
| 600 | 692 | 630 | 600 | 657 | 321 | 8 | 12.5 | 19 |
참고: 합성 파이프의 치수 S2 및 길이 L은 공급업체와 구매자 간의 상호 합의에 따라 약간의 조정이 있을 수 있습니다.
