제품 구조 특징
1. 합리적인 구조, 안정적인 밀봉, 우수한 성능, 아름다운 디자인.
2. 내마모성, 내식성, 내마모성 성능 및 긴 수명.
3. 재료 및 플랜지 및 개스킷 크기는 실제 조건 또는 사용자에 따라 선택될 수 있으며 모든 종류의 엔지니어링 요구를 충족시킬 수 있습니다.
제품 구조 특징
1. 합리적인 구조, 안정적인 밀봉, 우수한 성능, 아름다운 디자인.
2. 내마모성, 내식성, 내마모성 성능 및 긴 수명.
3. 실제 조건이나 사용자에 따라 재료와 플랜지 및 개스킷 크기를 선택할 수 있으며 모든 종류의 엔지니어링 요구를 충족시킬 수 있습니다.

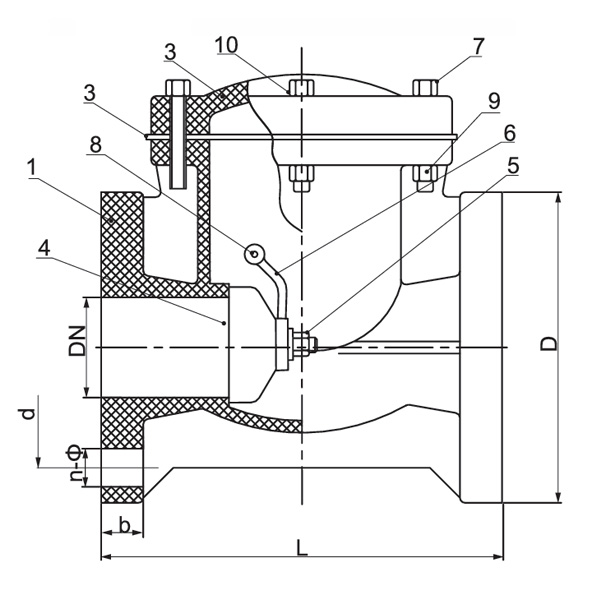

부품 재료 목록 |
아니요. | 이름 | 재료 |
1 | 캡 너트 | FRPP |
2 | 육각 너트 | 강철 |
3 | 폴링 플리스 | 강철 |
4 | 보닛 | FRPP, PVDF, CPVC, UPVC, PPH |
5 | 더블 헤드 스터드 | 강철 |
6 | 고무 와셔 | EPDM.FPM |
7 | 거르는 사람 | FRPP, PVDF, CPVC, UPVC, PPH |
8 | 육각 너트 | 강철 |
9 | 캡 너트 | FRPP |
10 | 신체 | FRPP, PVDF, CPVC, UPVC, PPH |
차원 목록 |
DN(mm) 공칭 직경 | 플랜지 유형 크기(mm) | 스크류탑 타입 사이즈 | DN(mm) 공칭 직경 | 유형 크기를 삽입합니다. | 작동 압력(Mpa) | ||||
D2 | D1 | 엘 | 티 | n-Φ | 엘 | 엘 | |||
25(1") | 115 | 85 | 160 | 16 | 4-14 | 189 | 32 | 189 | 0.6 |
32(1-1/4") | 140 | 100 | 180 | 17 | 4-18 | 210 | 40 | 210 | 0.6 |
40(1-1/2") | 150 | 110 | 200 | 18 | 4-18 | 238 | 50 | 238 | 0.6 |
50(2") | 165 | 125 | 230 | 20 | 4-18 | 280 | 63 | 280 | 0.6 |
65(2-1/2") | 185 | 145 | 290 | 22 | 4-18 | 301 | 75 | 301 | 0.6 |
80(3") | 200 | 160 | 310 | 25 | 8-18 | 371 | 90 | 371 | 0.6 |
100(4") | 220 | 180 | 350 | 25 | 8-18 | 504 | 110 | 504 | 0.6 |
125(5") | 250 | 210 | 400 | 30 | 8-18 |
|
|
| 0.5 |
150(6") | 285 | 240 | 480 | 30 | 8-23 |
|
|
| 0.4 |
200(8") | 340 | 295 | 500 | 35 | 8-23 |
|
|
| 0.4 |
250(10") | 390 | 350 | 585 | 38 | 12-23 |
|
|
| 0.4 |
