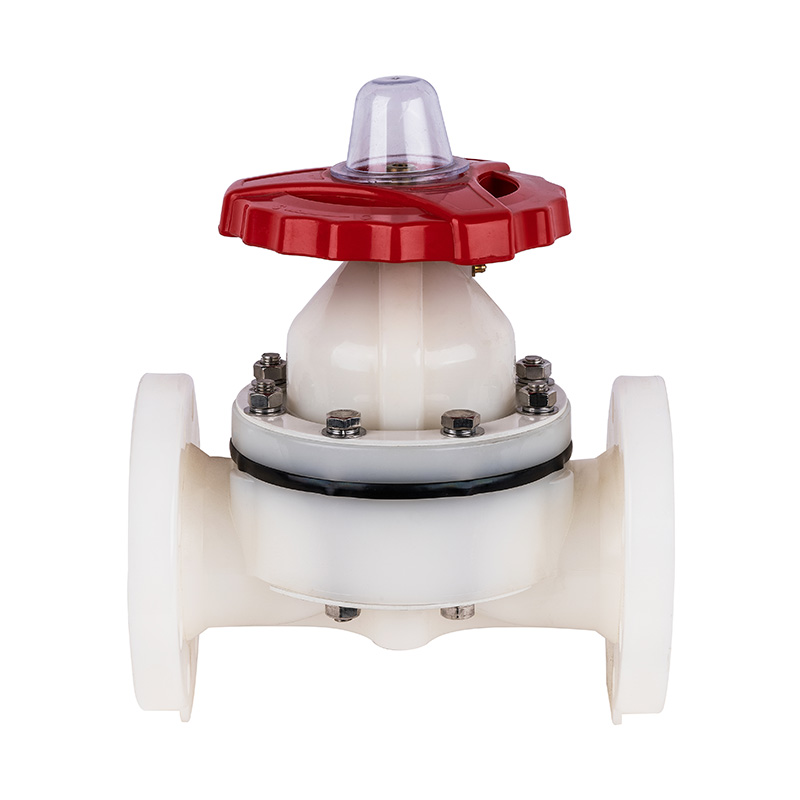

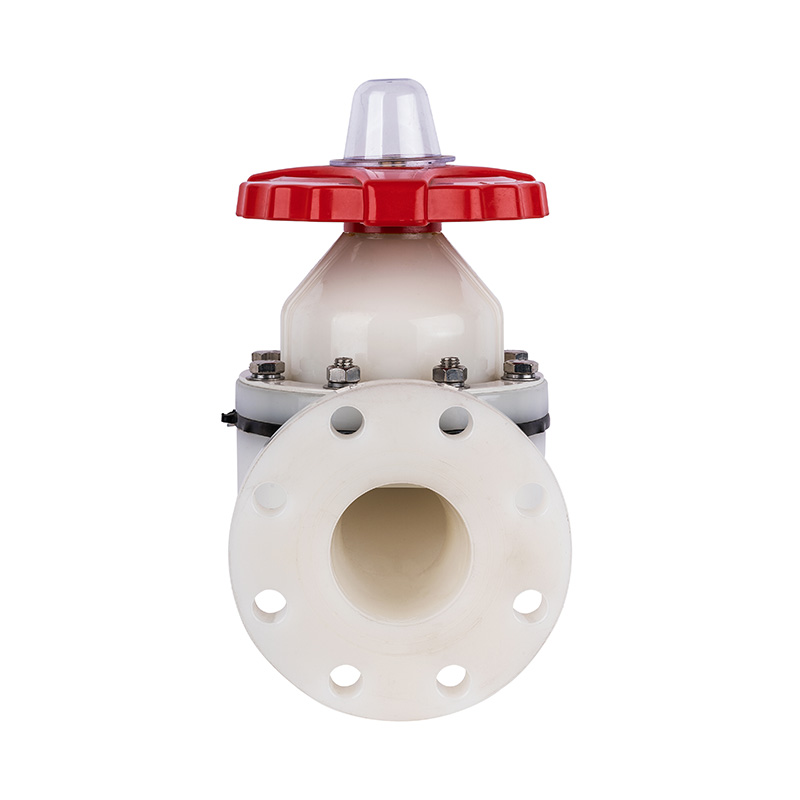

    PVDF G41F-10F 플랜지형 다이어프램 밸브 DN15-300 GB 표준

    PVDF G41F-10F 플랜지형 다이어프램 밸브 DN15-300 GB 표준

    고품질, 새로운 PVDF 플랜지 엔드, 1방향, 흰색, 중압, ISO9001 인증, 화학 산업용 다이어프램 밸브
    모델 번호: G41F-10F
    색깔: 백색
    신청: 일반
    자료: PVDF
    매체 온도: 고온, 중간 온도
    압력: 중간 압력
    힘: 수동
    미디어: 산성
    포트 크기: DN15-DN300
    구조: 다이어프램
    제품 이름: 다이어프램 밸브
    연결: 플랜지 끝
    인증: ISO9001
    압력 등급: 1.0Mpa(10bar)
    밸브 유형: 단방향
    인감: EPDM F46
    배달 시간: 7일
    MOQ: 1개 조각

    문의하기
    PREV：PVC-U G41F-10U 플랜지형 다이어프램 밸브 DN15–300 GB 표준
    다음：PVC-C G41F-10V 플랜지형 다이어프램 밸브 DN15-300 GB 표준
    제품 구조적 특징
    1. 씰 다이어프램은 F46 또는 PFA로 만들어졌으며 접힌 횟수는 ≥120000회이며 내식성은 F4와 동일합니다.
    2. 스크류 리프팅 구조를 채택하여 개폐력이 크고 안정성이 좋습니다.

    앱 온도 제한 목록

    소재 중간온도℃ 소재 중간온도℃
    PVC-C -20℃~95℃ PVC-U -5℃~45℃
    FRPP -20℃~120℃ PPH -20℃~110℃
    PV디F 40℃~150℃

    다이어프램 밸브 조립 상세도
    아니요. 이름 소재
    1 보장 한도 그대로
    2 스터드 강철,스테인리스강
    3 고정 너트 FRPP
    4 세탁기 FRPP
    5 휠 합금 소재
    6 압반 강철,스테인리스강
    7 양방향 스터드 및 너트 강철,스테인리스강
    8 보닛 FRPP, PVDF, PVCCC, PVC-U, PPH
    9 요크 너트 강철, 구리 Ht300 강철
    10 줄기 강철,스테인리스강
    11 밸브 플레이트 주철, FRPP, PVDF, PVC-U, PVC-C, PPH,
    강철,스테인리스강、C.1.FRP
    12 플림 EPDM, FPM
    13 다이어프램 F46.PFA.PTFE
    14 본체 FRPP, PVDF, PVCCC, PVC-U, PPH
    15 압반 강철,스테인리스강

    작동 압력 및 작동 온도 목록

    구경/MPa/℃

    FRPP

    PVDF

    PVC-U

    PVC-C

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250(10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    차원 목록

    DN(mm) D 디 엘 비 n-Φ
    GB JIS 안시 GB JIS 안시 GB JIS 안시 GB JIS 안시 GB JIS 안시
    15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
    20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
    25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
    32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
    40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
    50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
    65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
    80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
    100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
    125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
    150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
    200(8") 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
    250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
    300(12") 445 400 400 680 38 12-Φ23 16-Φ25
