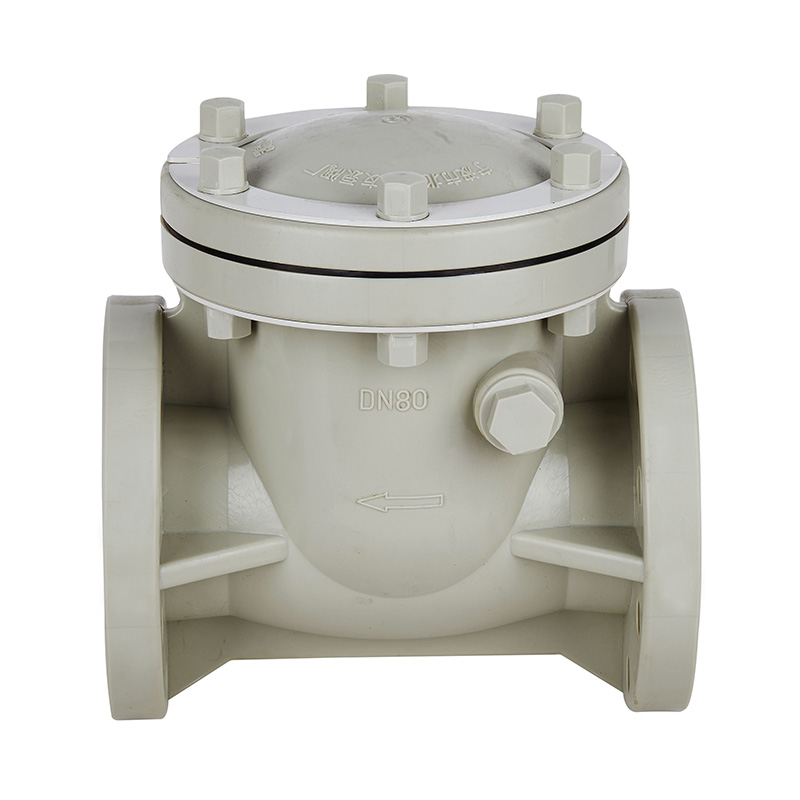

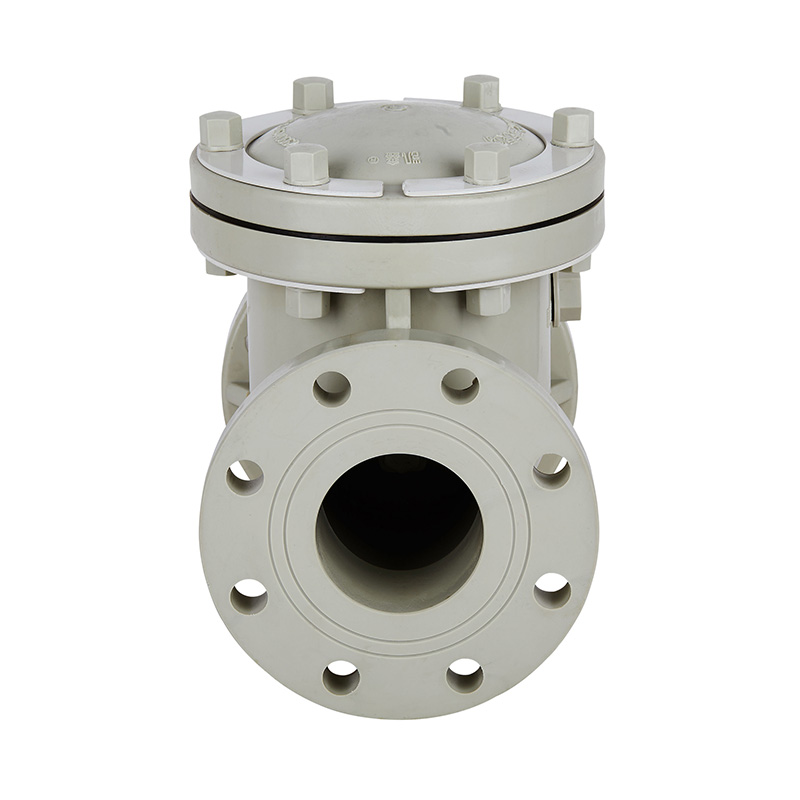

PPH H44F-10S 스윙형 체크 밸브 DN15-300 GB 표준

소박 노란색 PPH 스윙 유형 웨이퍼 체크 밸브 관례 10 인치 DN15-DN300 플라스틱 산업 플랩 하수 오물을 위한 침묵하는 수동 체크 밸브
원산지 : 중국
브랜드 이름: KXPV
모델 번호: H44F-10S
신청: 일반
소재: 플라스틱
매체 온도: 중간 온도, 상온
압력: 중간 압력
힘: 수동
미디어: 산성
포트 크기: DN15-DN300
구조: 확인
제품명 : 웨이퍼 체크 밸브
색상: 어시 옐로우
포장: 판지 상자
배달 시간: 7일
MOQ:1개 조각

압력 등급: 1.0Mpa(10bar)

제품 구조적 특징

1. 펌프 장비를 보호하기 위해 액체 역류 현상을 방지합니다.
2. 캔틸레버식 체크밸브이므로 흐름에 대한 저항이 적습니다.
3.모든 플라스틱 재질을 사용하여 산, 알칼리 등 부식성 유체에 대한 저항성이 뛰어납니다.
4. 밸브 본체를 배관에서 분리할 뿐만 아니라 보닛을 열어 내부 점검 및 유지보수를 수행합니다.

앱 온도 제한 목록

소재 중간온도℃ 소재 중간온도℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PV디F 40℃~150℃

부품 재질표

아니요.

이름

소재

1

캡 너트

FRPP

2

보닛

FRPP, PVDF, PVC-C, PVC-U, PPH

3

로커

FRPP, PVDF, PVC-C, PVC-U, PPH

4

캡핑

FRPP, PVDF, PVC-C, PVC-U, PPH

5

씰링 링

EPDM, FPM

6

씰 너트

FRPP, PVDF, PVC-C, PVC-U, PPH

7

커넥팅로드

FRPP, PVDF, PVC-C, PVC-U, PPH

8

본체

FRPP, PVDF, PVC-C, PVC-U, PPH

9

육각 볼트

강철,스테인리스강

10

O-링

EPDM, FPM

11

육각 볼트

FRPP, PVDF, PVC-C, PVC-U, PPH

12

채우는 플레세

강철,스테인리스강

13

육각너트

강철,스테인리스강

스윙형 체크밸브 조립 상세도

차원 목록

DN(mm) D 디 엘 비 n-Φ
GB JIS 안시 GB JIS 안시
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-p22 16-Φ25
