| PVDF&FRPP 펌프 사양 |
우리 공장은 PVDF 및 FRPP 원심 펌프 및 자체 프라이밍 펌프의 4개 시리즈(FV, FP, FVZ, FPZ)의 4개 시리즈(FV, FP, FVZ, FPZ) 생산을 전문으로 합니다. PVDF 펌프는 다음 작업에 적합합니다. 강산, 강산화제, 할로겐, 방향족 탄화수소, 지방과 같은 화학 매체, 염소화 용매, 실제 온도 -40 ° C ~ 140 ° C. FRPP 펌프는 일반적으로 강알칼리, 산 및 알칼리 염 및 그 유도체에 적합합니다. 2차 펌프 구동의 경우 일반 Y형 에너지 절약 모터이며 작동 온도는 -40 ° C - 90 ° C입니다. 방폭 모터만 공급됩니다. 요구 사항에 따라. 흐름, 리프트, 회전 속도 및 전력에 대한 특수 요구 사항으로 우리 공장은 고객의 요구 사항을 충족시키기 위해 기술 서비스를 제공할 수 있습니다.
| 펌프 유형 |
| 원심 펌프/자흡식 펌프 유량 그래프 |
| 설치 유지 관리 |
| 원심 펌프 |

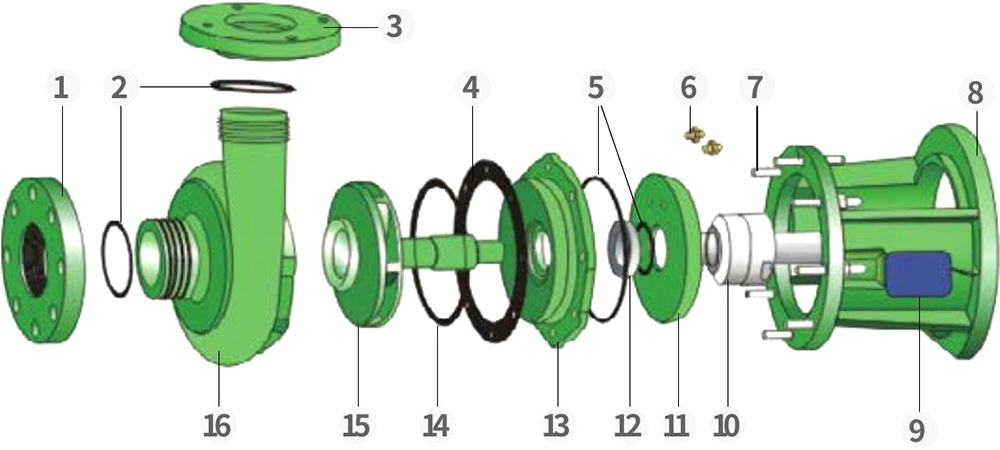

축 연결 유형 원심 펌프 어셈블리 상세도
| 부품 재료 테이블 |
| 아니요. | 이름 | 재료 |
| 1 | 반지 | EPDM, FPM |
| 2 | 펌프 본체 | FRPP, PVDF |
| 3 | 반지 | EPDM,FPM |
| 4 | 반지 | EPDM,FPM |
| 5 | 냉각수 커버 | 강철 |
| 6 | 더블 헤드 스터드 | 스틸, 스테인레스 스틸 |
| 7 | 오일홀 플러그 | FRPP |
| 8 | 운반 차축 | 강철 |
| 9 | 커플 링 | 주철 |
| 10 | 데이트 플레이트 | 알류미늄 |
| 11 | 지원 | FRPP/주철 PVDF/주철 |
| 12 | 메카니컬 씰이 움직입니다. | 식 |
| 13 | 쿨라 뚜껑 | FRPP |
| 14 | 메카니컬 씰 고정 링크 | 식 |
| 15 | 씌우다 | FRPP, PVDF |
| 16 | 씰 필름 | EPDM, FPM |
| 17 | 임펠러 | FRPP/ 스틸 PVDF 스틸 |
| 18 | 펌프 본체 | FRPP, PVDF |
| 19 | 펌프 본체 | FRPP, PVDF |
| F피V 원심 펌프 |

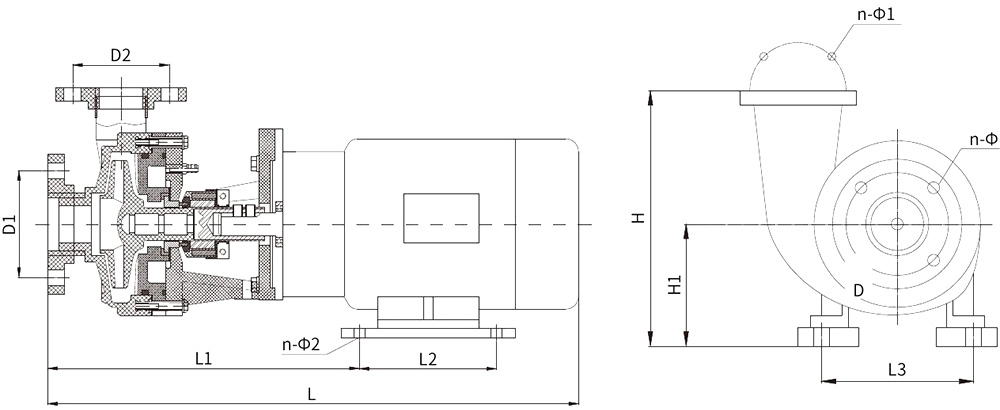

치수 목록 단위：mm
| 유형/ | | | | |||||||||||
| 엘 | L1 | L2 | B1 | B2 | 시간 | H1 | 4-Φ | D1 | n-Φ2 | D2 | n-Φ1 | |||
| 40F | 피 | (라)-25 | 830 | 185 | 415 | 245 | 340 | 310 | 170 | 4-16 | 110 | 4-18 | 100 | 4-18 |
| V | ||||||||||||||
| 50F | 피 | (D)-28 | 840 | 300 | 430 | 250 | 340 | 322 | 170 | 4-16 | 125 | 4-18 | 110 | 4-18 |
| V | ||||||||||||||
| 65F | 피 | (D)-26 | 850 | 295 | 430 | 250 | 340 | 345 | 182 | 4-16 | 145 | 4-18 | 125 | 4-18 |
| V | ||||||||||||||
| 80F | 피 | (D)-30 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
| V | ||||||||||||||
| 80F | 피 | (D)-32 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
| V | ||||||||||||||
| 100F | 피 | (라)-20 | 1140 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
| v | ||||||||||||||
| 100F | p | (D)-32 | 1200 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
| v | ||||||||||||||
