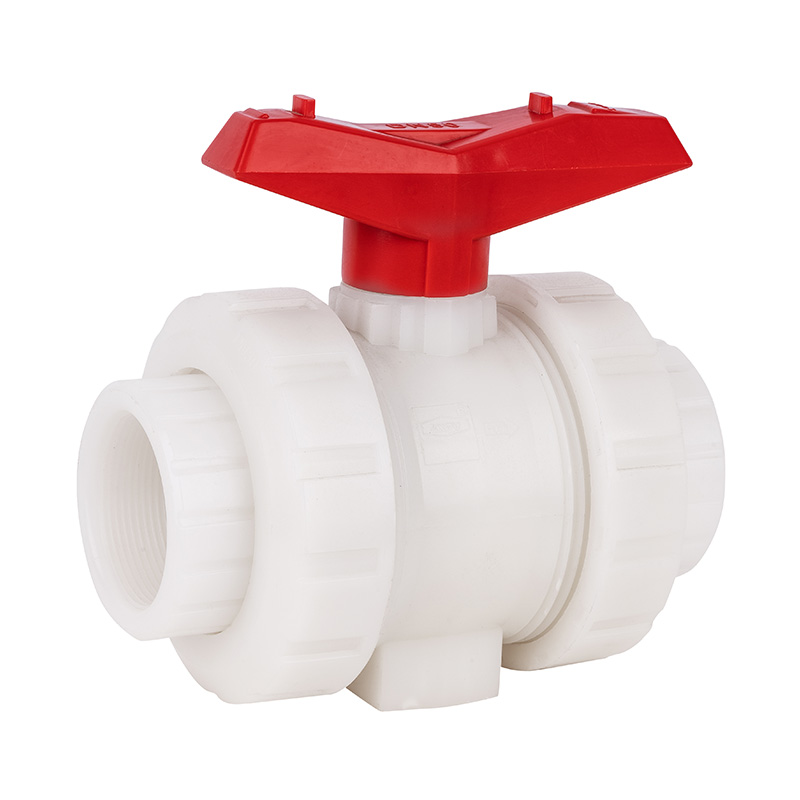

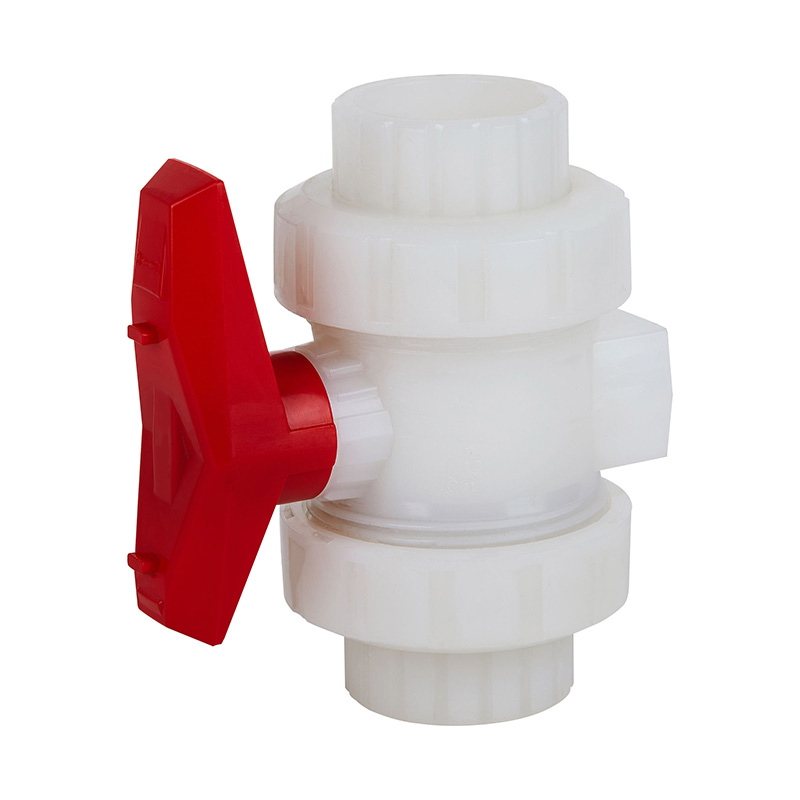

흰색 20mm-110mm 고온 초 내구성 표준 PVDF 이중 유니온 소켓 볼 밸브 1.0-1.6Mpa ISO STD 표준 산업 플라스틱 밸브
모델 번호:Q61F-10F,Q11F-10F
유형: 볼 밸브
컬러: 화이트
신청:일반
소재:플라스틱
매체 온도:고온
힘:수동
미디어:산
포트 크기:DN15-100 1/2"-4" 20mm-110mm
구조: 공
제품 이름:소켓 유니온 볼 밸브
본체 재질: PVDF
연결:연합
작동 압력: 1.0-1.6Mpa (10-25bar)
포장:표준 판지 상자
디자인 표준:ISO STD
물개 물자:PTFE 물개
배달 시간:7일
MOQ:1 조각
| 주요 구조적 특징 |
1. 이중 유니온 볼 밸브의 PTFE 시트를 단단히 조정할 수 있습니다.
2. 이중 O-링은 이중 누출 방지 기능을 제공합니다.
3. 절묘한 외관, 매끄러운 표면, 미세 가공, 전체 흐름 디자인.
| 부품 재질표 |
소켓 볼 밸브 조립 상세도
| 아니요. | 이름 | 재료 |
| 1 | 핸드 휠 | 합금 소재 |
| 2 | 씰링 링 | EP디M,FPM |
| 3 | 줄기 | FRPP, PVDF, UPVC, CPVC, PPH |
| 4 | 공 | FRPP, PVDF, UPVC, CPVC, PPH |
| 5 | 씰링 링 | EPDM,FPM |
| 6 | 소켓 조인 | FRPP, PVDF, UPVC, CPVC, PPH |
| 7 | 꽉 싸워라 너트 | FRPP, PVDF, UPVC, CPVC, PPH |
| 8 | 내부 플러그 | FRPP, PVDF, UPVC, CPVC, PPH |
| 9 | 볼 씰 | PTFE |
| 10 | 몸 | FRPP, PVDF, UPVC, CPVC, PPH |
| 11 | 씰링 링 | EPDM,FPM |
| 12 | 소켓 조인 | FRPP, PVDF, UPVC, CPVC, PPH |
| 13 | 꽉 조이는 너트 | FRPP, PVDF, UPVC, CPVC, PPH |
| 차원 목록 |
| DN | 디 | D | D1 | 엘 | 리 | L2 | H |
| 15 | 20 | 32 | 50 | 39 | 77 | 110 | 55 |
| 20 | 25 | 38 | 58 | 46 | 87 | 125 | 65 |
| 25 | 32 | 46 | 70 | 50 | 96 | 140 | 70 |
| 32 | 40 | 56 | 85 | 55 | 110 | 160 | 90 |
| 40 | 50 | 65 | 98 | 60 | 120 | 170 | 100 |
| 50 | 63 | 80 | 124 | 68 | 140 | 190 | 110 |
| 65 | 75 | 96 | 135 | 68 | 155 | 230 | 115 |
| 80 | 90 | 112 | 158 | 100 | 205 | 280 | 120 |
| 100 | 110 | 133 | 192 | 124 | 235 | 335 | 130 |
