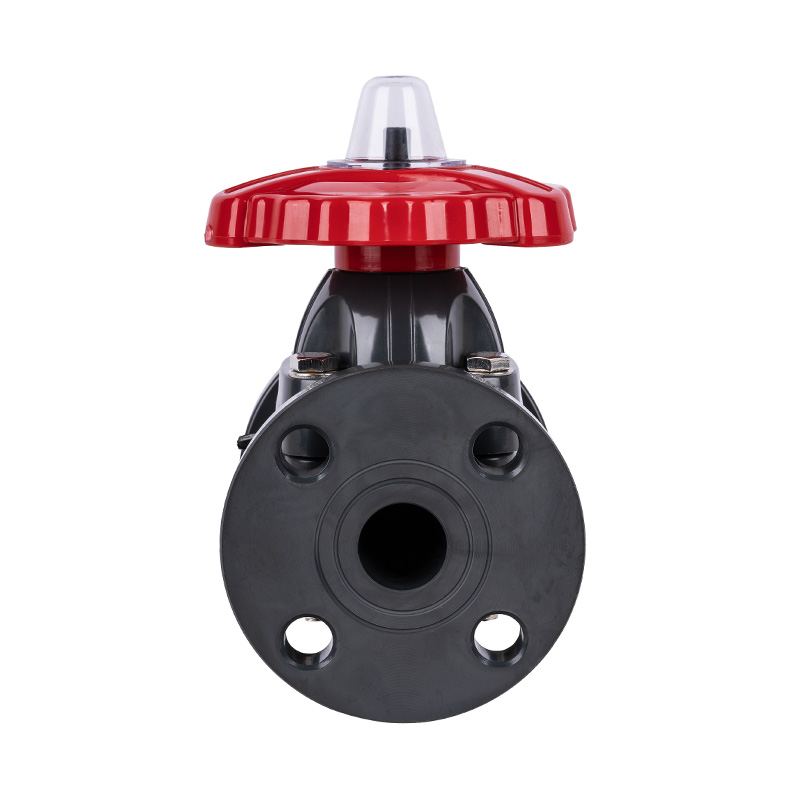

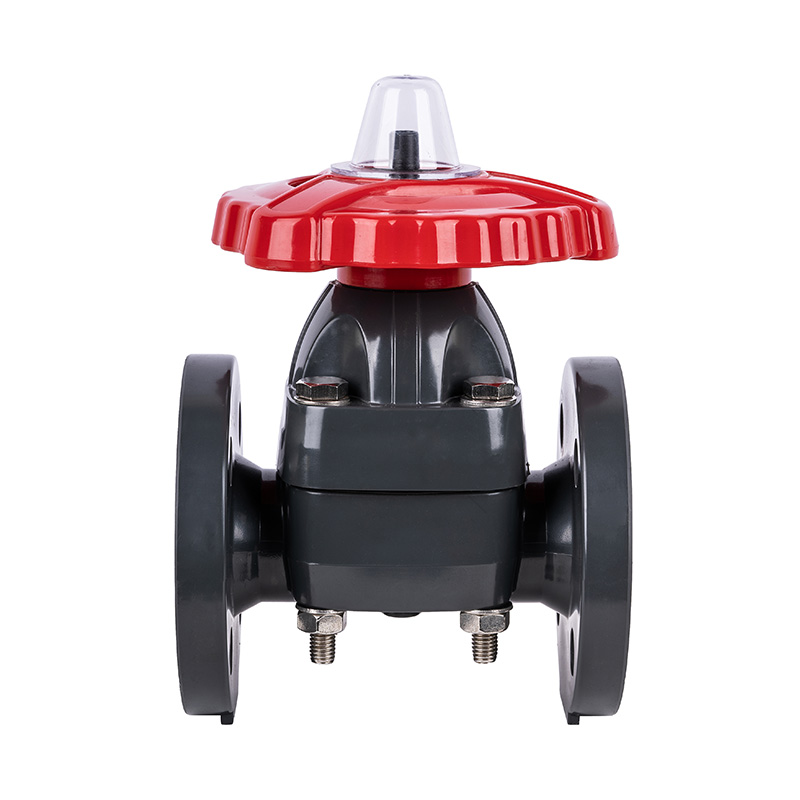

PVC-U G41F-10U 플랜지형 다이어프램 밸브 DN15–300 GB 표준

PVC-U G41F-10U 플랜지형 다이어프램 밸브 DN15–300 GB 표준

핫 판매 공장 직접 DN15-DN300 고온, 화학 공장용 최신 설계 PVC-U 플랜지 플라스틱 다이어프램 밸브
신청: 일반
매체 온도: 고온, 중간 온도
힘: 수동
미디어: 산성
포트 크기: DN15-DN300
구조: 다이어프램
제품 이름: PVC-U 다이어프램 밸브
연결: 플랜지 끝
인증: ISO9001
압력 등급: 1.0Mpa(10bar)
밸브 유형: 1방향
인감: EPDM F46
배달 시간: 7일
MOQ: 1개 조각

문의하기
PREV：PVC-U G41F-10U 유형 A 플랜지 다이어프램 밸브 DN15–300 1/2"-12" ANSI 표준
다음：PVDF G41F-10F 플랜지형 다이어프램 밸브 DN15-300 GB 표준
제품 구조적 특징
1. 씰 다이어프램은 F46 또는 PFA로 만들어졌으며 접힌 횟수는 ≥120000회이며 내식성은 F4와 동일합니다.
2. 스크류 리프팅 구조를 채택하여 개폐력이 크고 안정성이 좋습니다.

앱 온도 제한 목록

소재 중간온도℃ 소재 중간온도℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PV디F 40℃~150℃

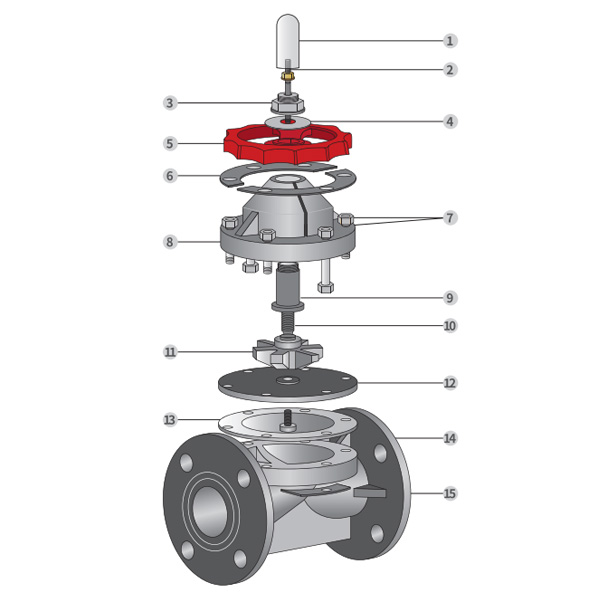

다이어프램 밸브 조립 상세도
아니요. 이름 소재
1 보장 한도 그대로
2 스터드 강철,스테인리스강
3 고정 너트 FRPP
4 세탁기 FRPP
5 휠 합금 소재
6 압반 강철,스테인리스강
7 양방향 스터드 및 너트 강철,스테인리스강
8 보닛 FRPP, PVDF, PVCCC, PVC-U, PPH
9 요크 너트 강철, 구리 Ht300 강철
10 줄기 강철,스테인리스강
11 밸브 플레이트 주철, FRPP, PVDF, PVC-U, PVC-C, PPH,
강철,스테인리스강、C.1.FRP
12 플림 EPDM, FPM
13 다이어프램 F46.PFA.PTFE
14 본체 FRPP, PVDF, PVCCC, PVC-U, PPH
15 압반 강철,스테인리스강

작동 압력 및 작동 온도 목록

구경/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250(10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

차원 목록

DN(mm) D 디 엘 비 n-Φ
GB JIS 안시 GB JIS 안시 GB JIS 안시 GB JIS 안시 GB JIS 안시
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
