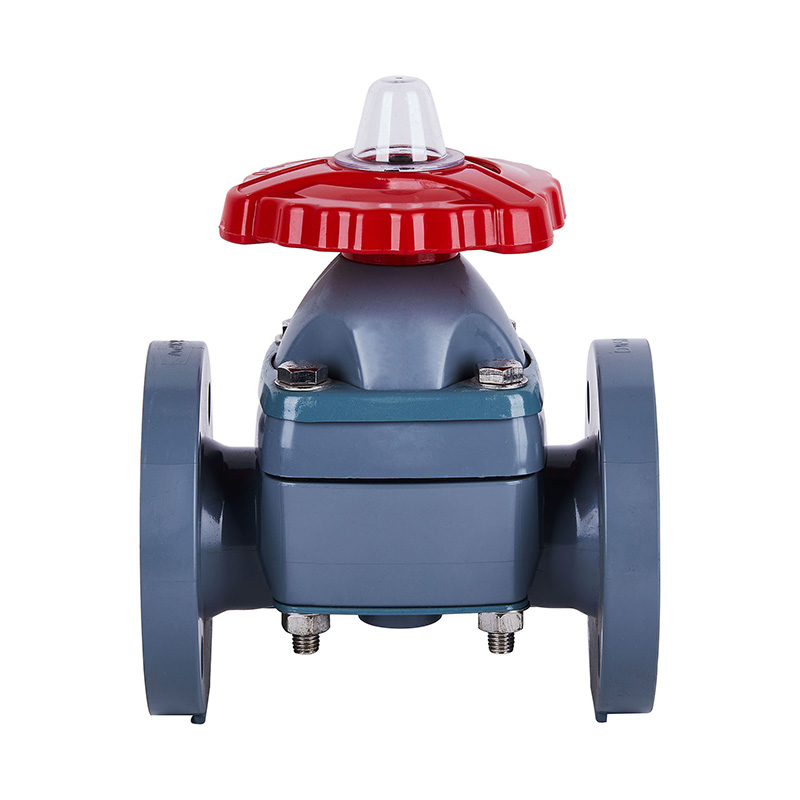

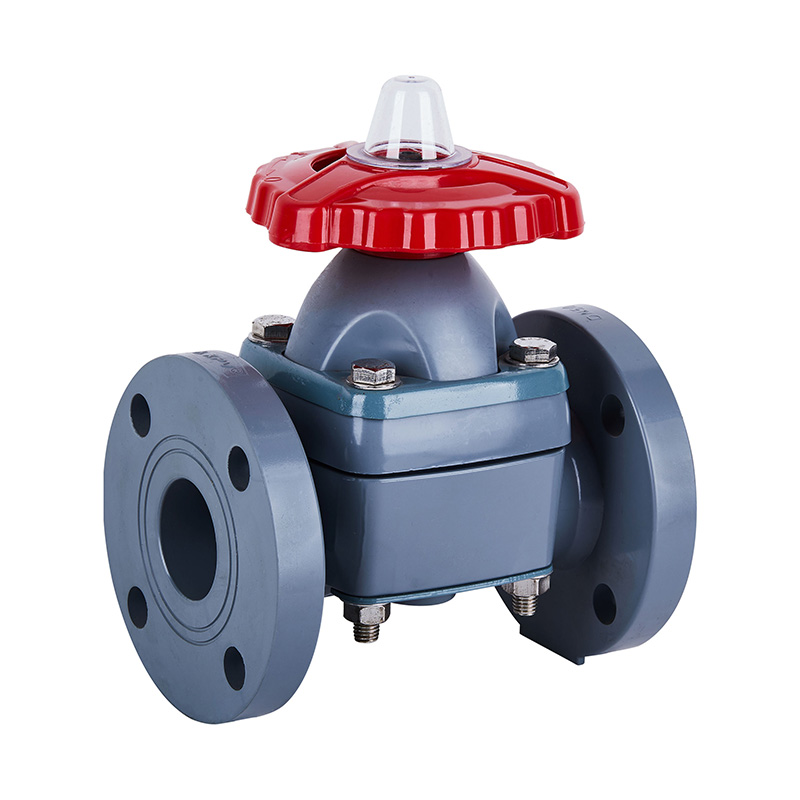

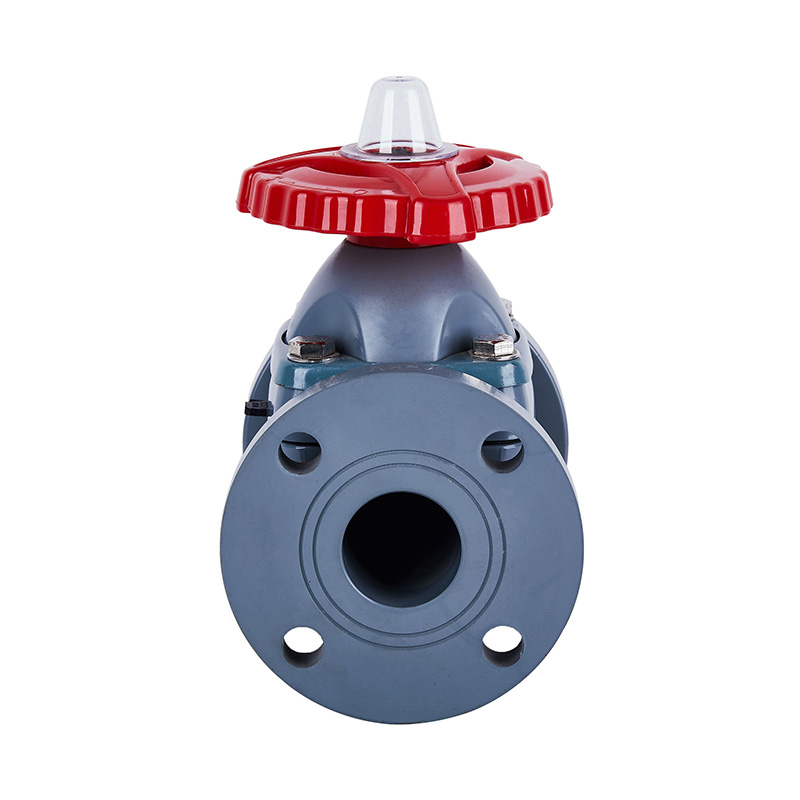

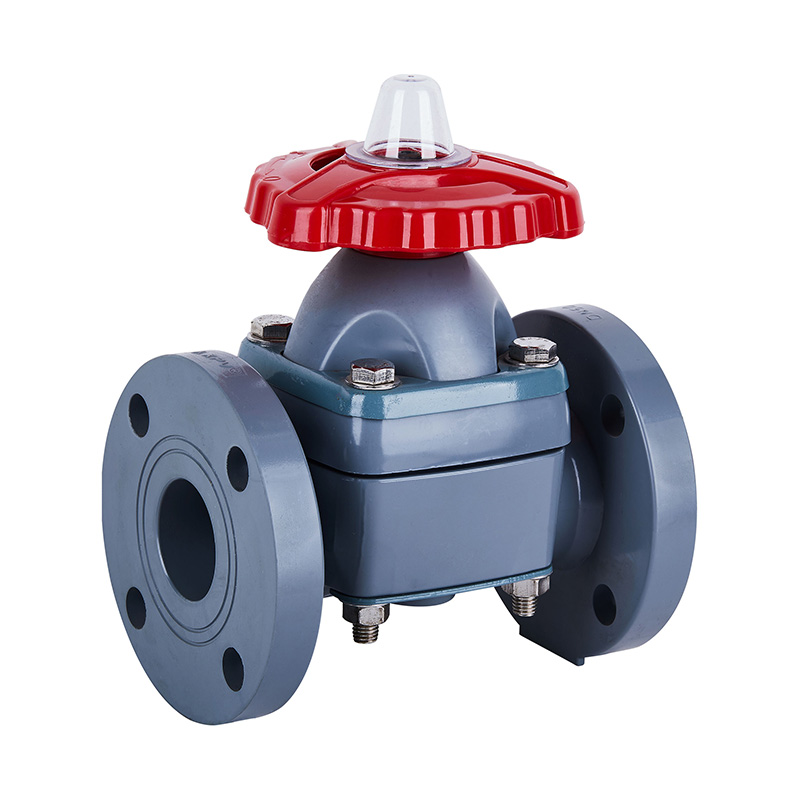

산성 유체 및 물 공급을 위한 슈퍼 내구성 고온 수동 새로운 디자인 CPVC 플랜지 플라스틱 다이어프램 밸브
제품 이름:CPVC 다이어프램 밸브
색상: 회색
크기:DN15-DN250
모델 번호: G41F-10V
신청:일반
소재:플라스틱
매체 온도:고온, 중간 온도
압력:중간 압력
힘:수동
미디어:산
포트 크기:DN15-DN250
구조:다이어프램
연결:플랜지 끝
인증서:ISO9001
매질:산
작동 압력: 0-10bar
밸브 유형:1방향
인감:EPDM F46
배달 시간:7일
MOQ:1 조각
| 주요 구조적 특징 |
1. 씰 다이어프램은 F46 또는 PFA로 만들어졌으며 접힌 횟수는 ≥120000 회이며 내식성은 F4와 동일합니다.
2. 스크류 리프팅 구조를 채택하여 개폐력이 크고 안정성이 좋습니다.
| 앱 온도 제한 목록 |
| 재료 | 중간 온도°C | 재료 | 중간 온도°C |
| CPVC | -20℃~95℃ | PPH | -20℃~110℃ |
| UPVC | -0℃~65℃ | PV디F | -40℃~150℃ |
| FRPP | -14℃~90℃ |
| 다이어프램 밸브 조립 상세도 |
| 아니요. | 이름 | 재료 |
| 1 | 보장 한도 | 처럼 |
| 2 | 마개 | 강철, 스테인레스 스틸. |
| 3 | 고정 너트 | FRPP |
| 4 | 세탁기 | FRPP |
| 5 | 바퀴 | 합금 소재 |
| 6 | 압반 | 강철, 스테인리스강 |
| 7 | 양방향 스터드 및 너트 | 강철, 스테인리스강 |
| 8 | 보닛 | FRPP, PVDF, UPVC, CPVC, PPH |
| 9 | 요크 너트 | Ht300 강철 |
| 10 | 줄기 | 강철, 스테인리스강 |
| 11 | 디스크 | FRPP, PVDF, UPVC, CPVC, PPH, 강철, 스테인레스 스틸, C.I.FRP |
| 12 | 플림 | EPDM、FPM |
| 13 | 횡격막 | F46.PFA |
| 14 | 몸 | FRPP, PVDF, UPVC, CPVC, PPH |
| 15 | 압반 | 강철, 스테인리스강 |
| 작동 압력 및 작동 온도 목록 |
| 구경/MPa/℃ | FRPP | PVDF | UPVC | CPVC | ||||||||
| 14-40 | 41-60 | 61-100 | 40-60 | 61-90 | 91-140 | 20-40 | 41-60 | 61-80 | 0-40 | 41-60 | 61-90 | |
| 15(1/2") | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 |
| 20(3/4") | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 |
| 25(1인치) | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 |
| 32(11/4") | 0.7 | 0.7 | 0.6 | 1 | 0.9 | 0.7 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.6 |
| 40(11/2") | 0.7 | 0.7 | 0.6 | 0.8 | 0.7 | 0.5 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
| 50(2") | 0.7 | 0.7 | 0.6 | 0.8 | 0.6 | 0.5 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
| 65(21/2") | 0.7 | 0.7 | 0.6 | 0.8 | 0.5 | 0.4 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
| 80(3") | 0.7 | 0.7 | 0.6 | 0.7 | 0.5 | 0.4 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.5 |
| 100(4") | 0.7 | 0.7 | 0.6 | 0.6 | 0.5 | 0.4 | 0.7 | 0.7 | 0.6 | 0.7 | 0.6 | 0.5 |
| 125(5") | 0.5 | 0.5 | 0.4 | 0.5 | 0.4 | 0.3 | 0.5 | 0.5 | 0.4 | 0.5 | 0.5 | 0.4 |
| 150(6") | 0.5 | 0.5 | 0.4 | 0.5 | 0.3 | 0.2 | 0.5 | 0.5 | 0.4 | 0.5 | 0.4 | 0.3 |
| 200(8") | 0.3 | 0.3 | 0.2 | 0.4 | 0.25 | 0.2 | 0.3 | 0.3 | 0.2 | 0.3 | 0.3 | 0.25 |
| 250(10인치) | 0.3 | 0.3 | 0.2 | 0.4 | 0.25 | 0.2 | 0.3 | 0.3 | 0.2 | 0.3 | 0.3 | 0.2 |

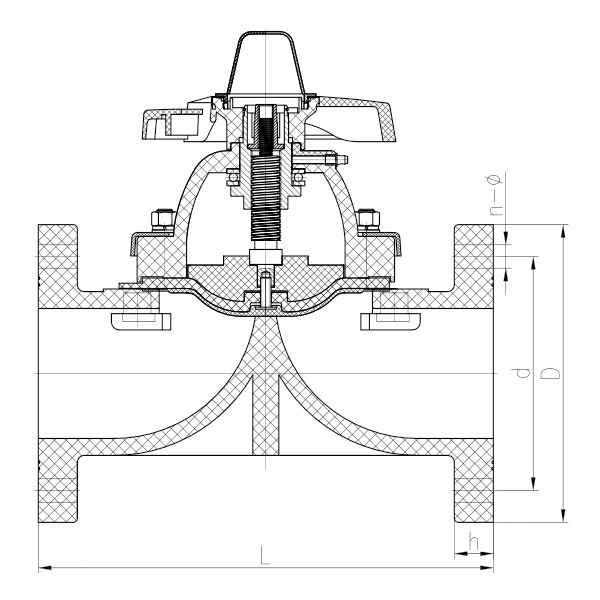

| 차원 목록 |
| DN(mm) | D1 | D | 엘 | 시간 | N | Φ | ||||||
| GB | JIS | 안시 | GB | JIS | 안시 | GB | JIS | 안시 | ||||
| 15(1/2") | 95 | 65 | 70 | 2.38 | 125 | 14 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20(3/4인치) | 105 | 75 | 75 | 2.76 | 135 | 18 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25(1인치) | 115 | 85 | 90 | 3.13 | 145 | 18 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32(11/4인치) | 135 | 100 | 100 | 3.45 | 160 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40(11/2인치) | 145 | 110 | 105 | 3.88 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50(2인치) | 160 | 125 | 120 | 4.74 | 210 | 21 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65(21/2인치) | 180 | 145 | 140 | 5.49 | 250 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80(3인치) | 195 | 160 | 150 | 6 | 300 | 24 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100(4인치) | 215 | 180 | 175 | 7.5 | 350 | 26 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125(5인치) | 245 | 210 | 210 | 8.5 | 400 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150(6인치) | 280 | 240 | 240 | 9.51 | 455 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200(8인치) | 335 | 295 | 290 | 11.75 | 570 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250(10인치) | 390 | 350 | 355 | 14.25 | 680 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300(12인치) | 445 | 400 | 400 | 17 | 680 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
