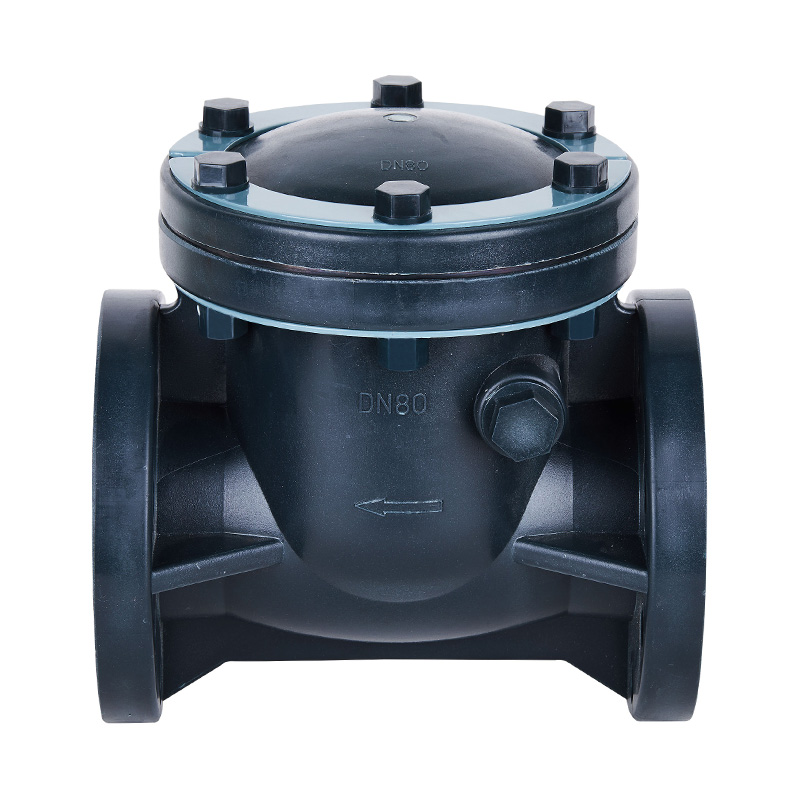

FRPP 스윙 타입 체크 밸브 산업용 플라스틱 편도 웨이퍼 역류 방지 플랩 밸브
공장 가격 FRPP 웨이퍼 스윙 타입 체크 밸브 산업용 플라스틱 고성능 수처리용 편도 역류 방지 플랩 밸브
유형:플라스틱 체크 밸브
원산지:중국
브랜드 이름:KXPV
모델 번호: H44F-10S
신청:일반
매체 온도:중간 온도, 상온
힘:수동
미디어:산
포트 크기:DN15-DN300
구조:확인
제품명 : 웨이퍼 체크 밸브
압력:중간 압력
MOQ:1개 조각
배달 시간:7일
색상: 그레이 블랙
포장:판지 Box
| 주요 구조적 특징 |
1. 펌프 장비를 보호하기 위해 액체 역류 현상을 방지합니다.
2.캔틸레버형 체크밸브이므로 흐름저항이 적습니다.
3. 모든 플라스틱 재료를 사용하여 산 및 알칼리성 유체를 방지하기 위해 강한 내식성을 발휘합니다.
4. 배관에서 밸브 본체를 제거할 뿐만 아니라 내부 점검 및 유지 관리를 위해 보닛을 엽니다.
| 부품 재질표 |
| 아니요. | 이름 | 재료 |
| 1 | 캡 너트 | FRPP |
| 2 | 보닛 | FRPP, PVDF, CPVC, UPVC, PPH |
| 3 | 흔들리는 것 | FRPP, PVDF, CPVC, UPVC, PPH |
| 4 | 캡핑 | FRPP, PVDF, CPVC, UPVC, PPH |
| 5 | 인감 링 | EPDM, FPM |
| 6 | 씰 너트 | FRPP, PVDF, CPVC, UPVC, PPH |
| 7 | 연접봉 | FRPP, PVDF, CPVC, UPVC, PPH |
| 8 | 몸 | FRPP, PVDF, CPVC, UPVC, PPH |
| 9 | 육각 볼트 | 강철, 스테인리스 |
| 10 | 고무 와셔 | EPDM, FPM |
| 11 | 육각 볼트 | FRPP, PVDF, CPVC, UPVC, PPH |
| 12 | 채우는 조각 | 강철, 스테인리스 |
| 13 | 육각너트 | 강철, 스테인리스 |
스윙형 체크밸브 조립 상세도
| 차원 목록 |
| DN(mm) | D1 | D2 | 엘 | 시간 | n-Φ | ||||
| GB | JIS | 안시 | GB | JIS | 안시 | ||||
| 25(1인치) | 115 | 85 | 90 | 3.13 | 160 | 18 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32(11/4인치) | 145 | 100 | 100 | 3.45 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40(11/2인치) | 145 | 110 | 105 | 3.88 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 200 | 21 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65(21/2인치) | 180 | 145 | 140 | 5.49 | 245 | 25 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 197 | 160 | 150 | 6 | 265 | 26 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
| 100 (4") | 215 | 180 | 175 | 7.5 | 300 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5인치) | 250 | 210 | 210 | 8.5 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150(6인치) | 280 | 240 | 240 | 9.51 | 400 | 30 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200(8") | 340 | 295 | 290 | 11.75 | 500 | 30 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250(10") | 390 | 350 | 355 | 14.25 | 575 | 38 | 12-Φ23 | 12-Φ23 | 12-Φ22 |
| 300(12") | 440 | 400 | 400 | 17 | 575 | 38 | 12-Φ23 | 16-Φ23 | 12-Φ22 |
| 위치: | 중국 |
| 사업 유형: | 제조, 수출 |
| 브랜드: | |
| 자격증: | |
| 모델: | |
| 지불 및 배송 조건: | |
| 최소 주문 수량: | |
| 가격: | 상의 |
| 포장 세부사항: | |
| 배달 시간: | |
| 결제 방법: |
고품질 제품, 합리적인 가격 및 좋은 서비스를 제공하는 전문 제조업체입니다.
