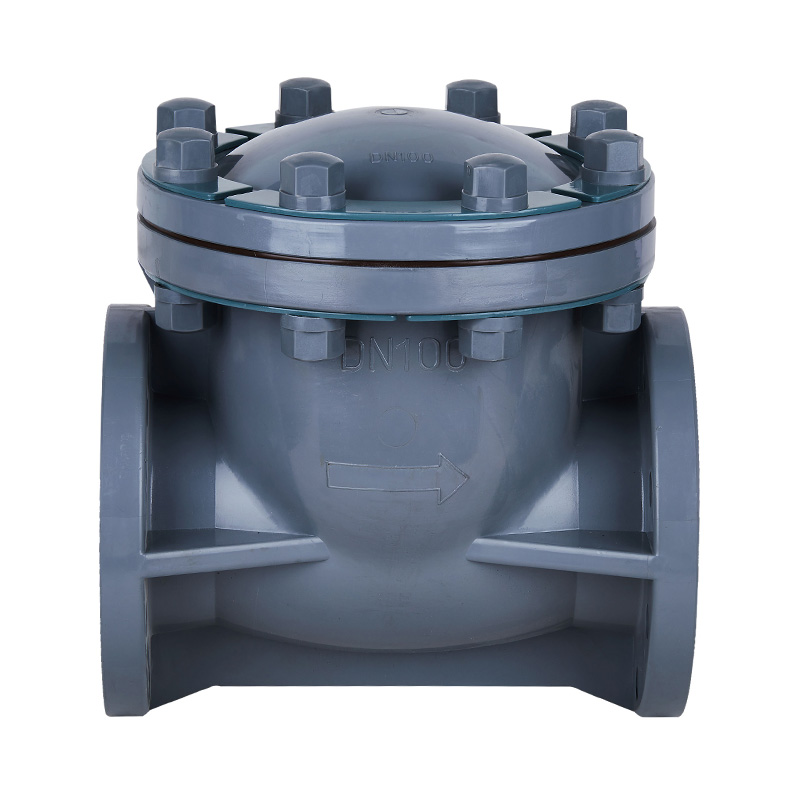

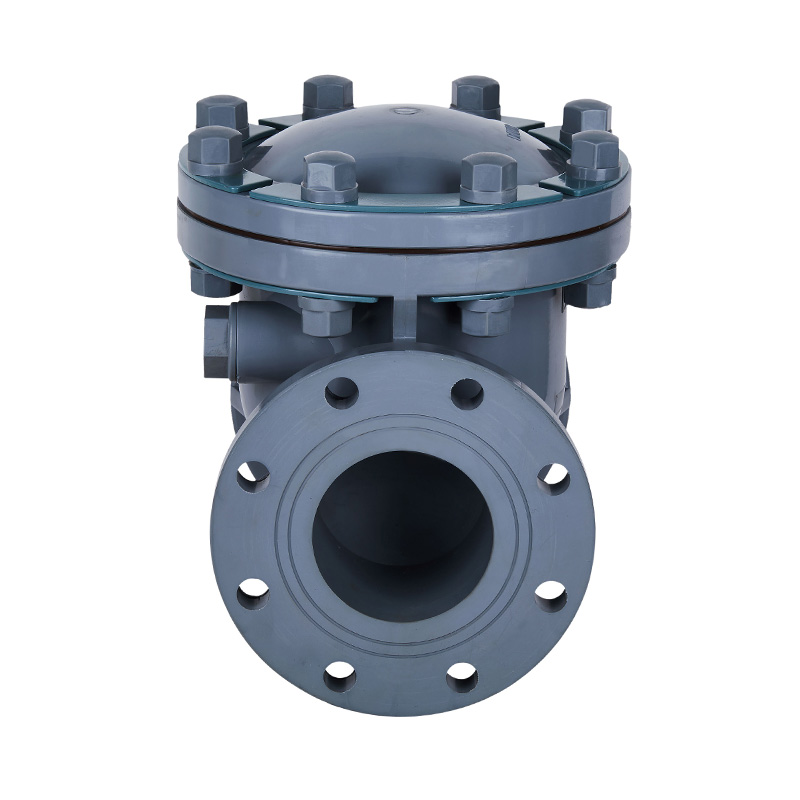

고품질 회색 CPVC 스윙 타입 체크 밸브 DN15-DN300 pn16 화학 및 산업용 6 인치 플라스틱 웨이퍼 체크 밸브
원산지:중국
브랜드 이름:KXPV
모델 번호: H44F-10V
신청:일반
소재:플라스틱
매체 온도:중간 온도, 상온
압력:중간 압력
힘:수동
미디어:산
포트 크기:DN15-DN300
구조:확인
제품명 : 웨이퍼 체크 밸브
색상: 회색
포장:판지 상자
배달 시간:7일
MOQ:1 조각
고품질 회색 CPVC 스윙 타입 체크 밸브 DN15-DN300 pn16 화학 및 산업용 6 인치 플라스틱 웨이퍼 체크 밸브
원산지:중국
브랜드 이름:KXPV
모델 번호: H44F-10V
신청:일반
소재:플라스틱
매체 온도:중간 온도, 상온
압력:중간 압력
힘:수동
미디어:산
포트 크기:DN15-DN300
구조:확인
제품명 : 웨이퍼 체크 밸브
색상: 회색
포장:판지 상자
배달 시간:7일
MOQ:1 조각
| 주요 구조적 특징 |
1. 펌프 장비를 보호하기 위해 액체 역류 현상을 방지합니다.
2.캔틸레버형 체크밸브이므로 흐름저항이 적습니다.
3. 모든 플라스틱 재료를 사용하여 산 및 알칼리성 유체를 방지하기 위해 강한 내식성을 발휘합니다.
4. 배관에서 밸브 본체를 제거할 뿐만 아니라 내부 점검 및 유지 관리를 위해 보닛을 엽니다.
| 부품 재질표 |
| 아니요. | 이름 | 재료 |
| 1 | 캡 너트 | FRPP |
| 2 | 보닛 | FRPP, PVDF, CPVC, UPVC, PPH |
| 3 | 흔들리는 것 | FRPP, PVDF, CPVC, UPVC, PPH |
| 4 | 캡핑 | FRPP, PVDF, CPVC, UPVC, PPH |
| 5 | 인감 링 | EPDM,FPM |
| 6 | 씰 너트 | FRPP, PVDF, CPVC, UPVC, PPH |
| 7 | 연접봉 | FRPP, PVDF, CPVC, UPVC, PPH |
| 8 | 몸 | FRPP, PVDF, CPVC, UPVC, PPH |
| 9 | 육각 볼트 | 강철, 스테인리스 |
| 10 | 고무 와셔 | EPDM,FPM |
| 11 | 육각 볼트 | FRPP, PVDF, CPVC, UPVC, PPH |
| 12 | 채우는 조각 | 강철, 스테인리스 |
| 13 | 육각너트 | 강철, 스테인리스 |
스윙형 체크밸브 조립 상세도
| 차원 목록 |
| DN(mm) | D1 | D2 | 엘 | 시간 | n-Φ | ||||
| GB | JIS | 안시 | GB | JIS | 안시 | ||||
| 25(1인치) | 115 | 85 | 90 | 3.13 | 160 | 18 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32(11/4인치) | 145 | 100 | 100 | 3.45 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40(11/2인치) | 145 | 110 | 105 | 3.88 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 200 | 21 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65(21/2인치) | 180 | 145 | 140 | 5.49 | 245 | 25 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 197 | 160 | 150 | 6 | 265 | 26 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
| 100 (4") | 215 | 180 | 175 | 7.5 | 300 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125(5인치) | 250 | 210 | 210 | 8.5 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150(6인치) | 280 | 240 | 240 | 9.51 | 400 | 30 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200(8인치) | 340 | 295 | 290 | 11.75 | 500 | 30 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250(10") | 390 | 350 | 355 | 14.25 | 575 | 38 | 12-Φ23 | 12-Φ23 | 12-Φ22 |
| 300(12") | 440 | 400 | 400 | 17 | 575 | 38 | 12-Φ23 | 16-Φ23 | 12-Φ22 |
| 위치: | 중국 |
| 사업 유형: | 제조, 수출 |
| 브랜드: | |
| 자격증: | |
| 모델: | |
| 지불 및 배송 조건: | |
| 최소 주문 수량: | |
| 가격: | 상의 |
| 포장 세부사항: | |
| 배달 시간: | |
| 결제 방법: |
고품질 제품, 합리적인 가격 및 좋은 서비스를 제공하는 전문 제조업체입니다.
