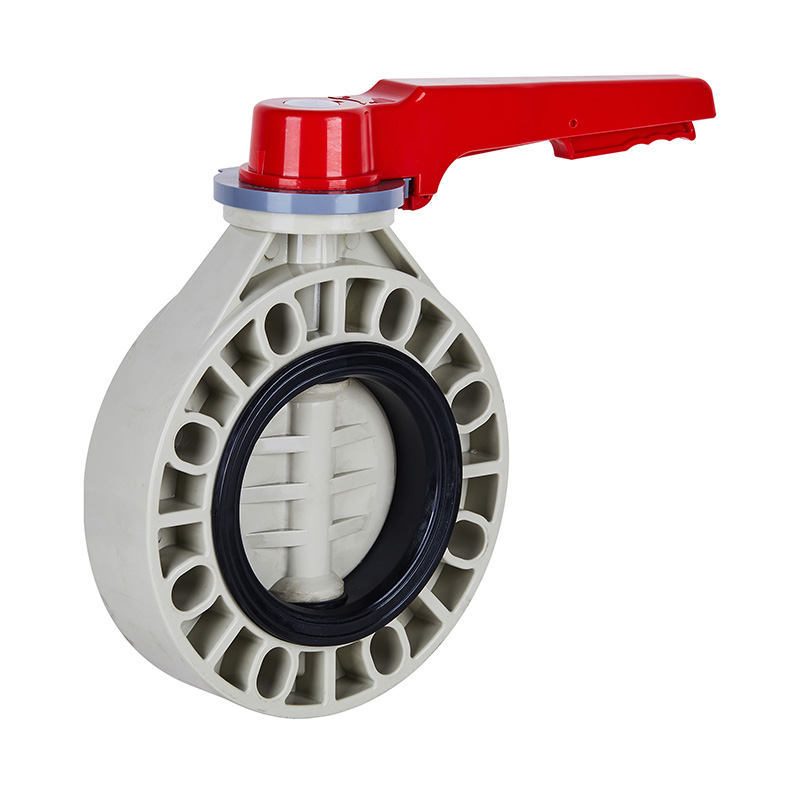

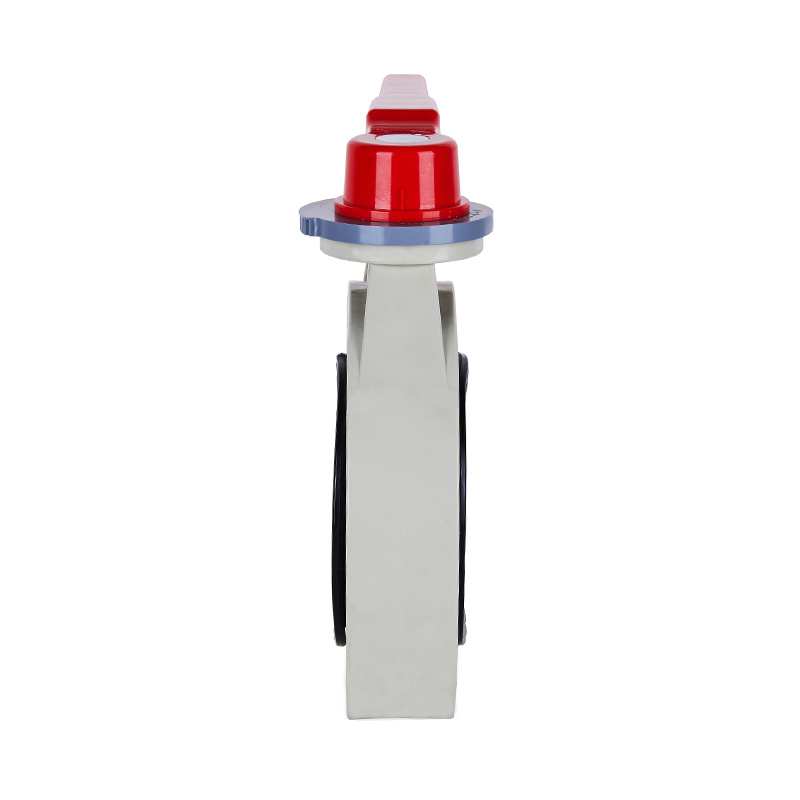

PPH D71X-10S 핸들 버터플라이 밸브 DN15-200 GB 표준

PPH 휠 버튼플라이 수동 밸브 센터 씰 소프트 씰 DN15-200 핸드 수납함 및 가정용 플라스틱 손잡이 손잡이 밸브
드라이버 모드: 매뉴얼
연결형태: 읭
구조: 센터 씰링
교체: 교체형
밸브 스템: 일반
압력등급 : 1.0Mpa(10bar)
작동 온도: -20~110°C
씰 표면 재질: 소프트 씰
응용 프로그램: 산업 사용법, 물 산업 사용법
밸브 스템: 강철, 스테인레스 스틸
상표: KXPV
사양: DN15-200
지원: 닝보,음악강

제품구조적 특징
1. 밸브가 작은 가벼우며 분해 및 수리가 용이하고 어느 위치에나 설치가 가능합니다.
2. 구조가 간단하고 강력하며 작동 토크가 뛰어난 90° 회전 속도를 제공합니다.
3. 사소한 일이 멋있는 경향이 있고 조정적인 의견이 좋습니다.
앱 온도 제한 목록

소재 기본온도℃ 소재 기본온도℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

부품 재질표

아니.

이름

소재

1

핸들 헤드

합금

2

룩너트

강철,스테인리스강

3

손잡이

합금

4

줄기

강철,스테인리스강

5

강철

6

포지셔닝 접시 조정

합금

7

강철

8

위치결정봉

합금

9

본체

FRPP, PVDF, PVC-C, PVC-U, PPH

10

씰링 고무

EPDM, FPM

11

디스크

FRPP, PVDF, PVC-C, PVC-U, PPH

핸들 버터플라이 조립 상세도

부품 재질표

아니.

부품명칭

소재

수량

1

손잡이

합금

1

2

위치결정봉

합금

1

3

포지셔닝 플레이트

합금

1

4

너트컵

FRPP

4

5

본체

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

디스크

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

씰링 고무

EPDM, FPM

1

8

줄기

강철,스테인리스강

1

9

합금

1

비용 목록

DN(mm) D1 D2 D3 n- Φ
GB JIS 안시 GB JIS 안시
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33.5
