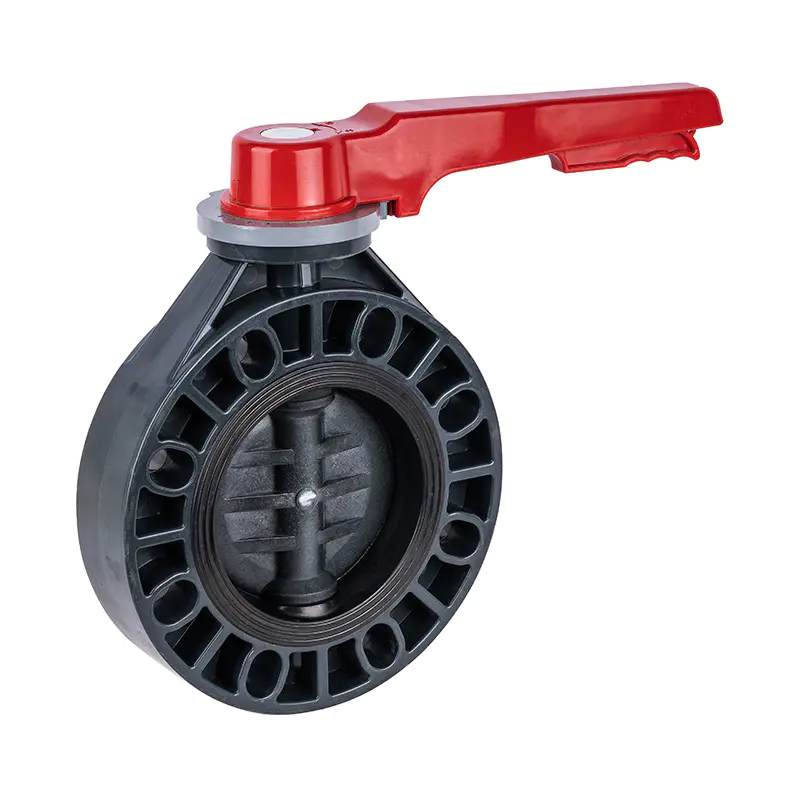

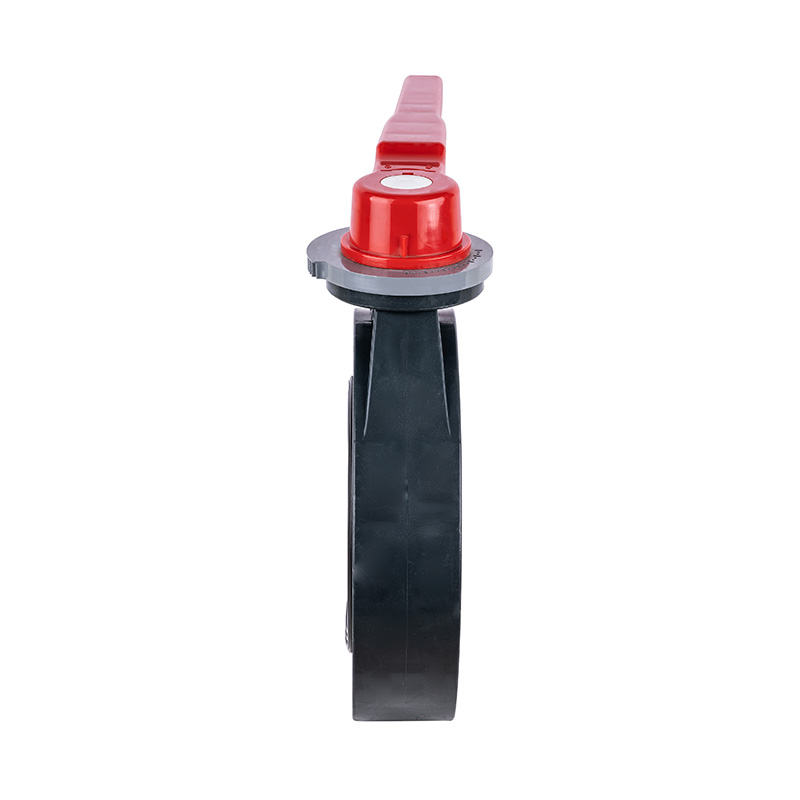

새로운 도착 UPVC 핸드 레버 유형 버터 플라이 밸브 DN40-DN150 산업용 소프트 실드 센터 씰링 플라스틱 밸브
모델 번호:DN40-DN150
운전 모드: 수동
연결 형태:웨이퍼
구조:센터 씰링
인감 형태:강제 봉인
밸브 줄기:일반
작업 압력:저압(Pn<1.6mpa)
작동 온도:정상 온도(-40°C 씰 표면 재질:부드러운 밀봉 응용 프로그램:산업 용도, 물 산업 용도, 가정용 줄기:강철,스테인리스스틸 상표:KXPV 사양:DN40-DN150 원산지:베이룬 닝보 중국 HS 코드:8481804090
| 주요 구조적 특징 |
1. 밸브가 작고 가벼우며 분해 및 수리가 용이하고 어느 위치에나 설치가 가능하다.
2. 구조가 간단하고 컴팩트하며 작동 토크가 작고 90° 회전이 빠르게 열립니다.
3. 흐름특성은 직선적인 경향이 있고 조정성능이 좋다.
| 부품 재질표 |
| 아니요. | 이름 | 재료 |
| 1 | 핸들 헤드 | 합금 소재 |
| 2 | 육각너트 | 강철, 스테인리스 |
| 3 | 손 휠 | 합금 소재 |
| 4 | 줄기 | 강철, 스테인리스 |
| 5 | 봄 | 강철 |
| 6 | 포지셔닝 플레이트 조정 | 합금 소재 |
| 7 | 핀 | 강철 |
| 8 | 위치결정봉 | 합금 소재 |
| 9 | 몸 | FRPP, PVDF, CPVC, UPVC, PPH |
| 10 | 씰링 고무 | EPDM,FPM |
| 11 | 디스크 | FRPP, PVDF, CPVC, UPVC, PPH |
핸들 버터플라이 밸브 조립 상세도
| 부품 재질표 |
| 아니요. | 부품명칭 | 재료 | 수량 |
| 1 | 핸들 | 합금 소재 | 1 |
| 2 | 로드 찾기 | 합금 소재 | 1 |
| 3 | 포지셔닝 플레이트 | 합금 소재 | 1 |
| 4 | 너트 컵 | FRPP | 4 |
| 5 | 몸 | FRPP, PVDF, CPVC, UPVC, PPH | 1 |
| 6 | 디스크 | FRPP, PVDF, CPVC, UPVC, PPH | 1 |
| 7 | 고무 씰 | EPDM, FPM | 1 |
| 8 | 줄기 | 강철, 스테인리스 | 1 |
| 9 | 핀 | 스텔 | 1 |
| 차원 목록 |
| DN | D1 | D2 | D3 | 티 | n-Φ |
| 40 | 148 | 110 | 41.5 | 39 | 4-Φ19 |
| 50 | 162 | 125 | 48.5 | 43 | 4-Φ19 |
| 65 | 180 | 145 | 63 | 45 | 4-Φ19 |
| 80 | 196 | 160 | 75.5 | 45 | 8-Φ19 |
| 100 | 225 | 180 | 95 | 56.5 | 8-Φ19 |
| 125 | 255 | 210 | 120 | 65 | 8-Φ23 |
| 150 | 285 | 240 | 143.5 | 75 | 8-Φ23 |
| 200 | 340 | 295 | 195 | 85 | 8-Φ23 |
| 위치: | 중국 |
| 사업 유형: | 제조, 수출 |
| 브랜드: | |
| 자격증: | |
| 모델: | |
| 지불 및 배송 조건: | |
| 최소 주문 수량: | |
| 가격: | 상의 |
| 포장 세부사항: | |
| 배달 시간: | |
| 결제 방법: |
고품질 제품, 합리적인 가격 및 좋은 서비스를 제공하는 전문 제조업체입니다.
