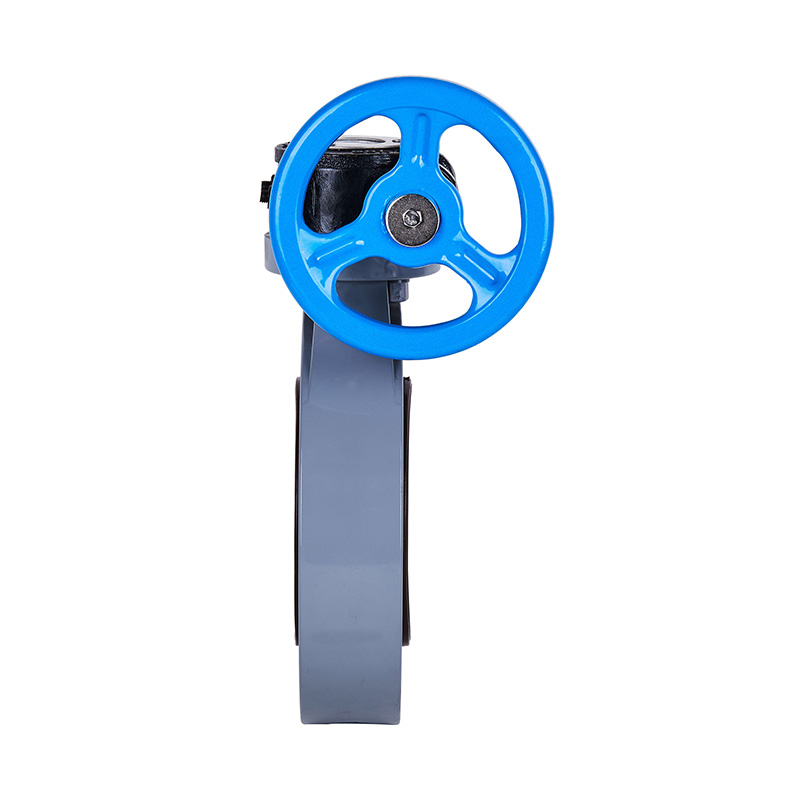

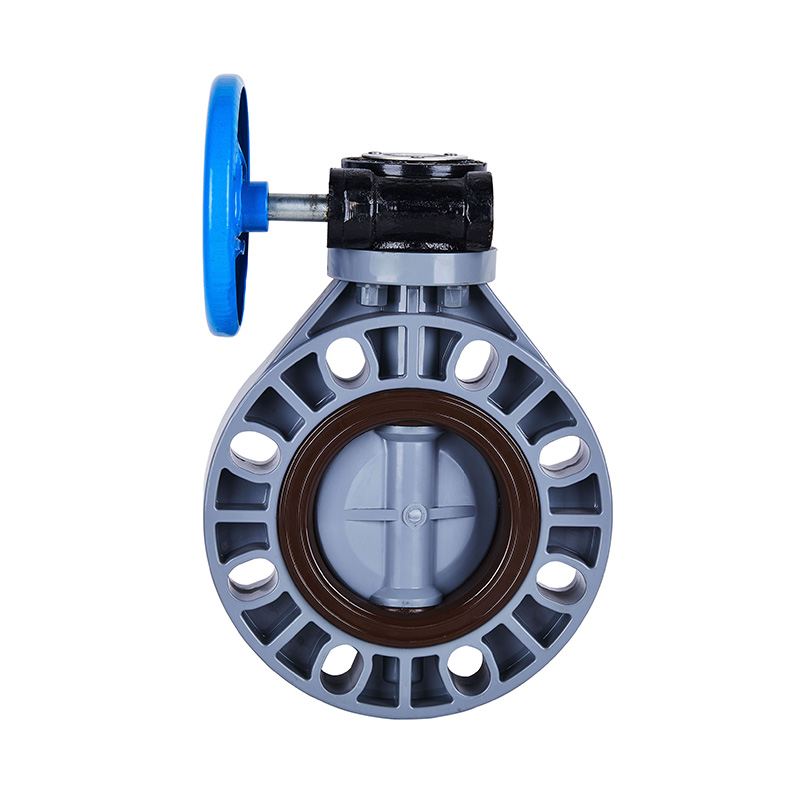

새로운 도착 CPVC 웜기어 버터플라이 밸브 수동 플랜지 연결 물 및 화학 산업을 위한 단일 편심 씰링 산업용 플라스틱 밸브
모델 번호: D371X-10V
운전 모드: 수동
연결 형태:플랜지
구조:단일 편심 씰링
인감 형태:자동 봉인
밸브 줄기:일반
작업 압력:저압(Pn<1.6mpa)
작동 온도:정상 온도(-40°C 씰 표면 재질:부드러운 밀봉 응용 프로그램:산업 용도, 물 산업 용도, 가정용 상표:KXPV 사양:DN150-DN1000 원산지:베이룬 닝보 중국 HS 코드:8481804090
| 주요 구조적 특징 |
1. 높은 내식성
전체 플라스틱 금형을 사용하여 밸브 몸체는 강력한 부식 방지 합성 고무로 만들어졌습니다.
2. 좋은 밀봉 성능
우수한 밀봉 성능은 고점도 액체 및 진흙 운반에 적합합니다.
3.근거리에서 대면
대면 사이즈가 짧아 설치가 용이합니다.
웜기어형 버터플라이 밸브 조립 상세도
| 부품 재질표 |
| 아니요. | 이름 | 재료 |
| 1 | 핸드 휠 | 주철, 알루미늄 합금 |
| 2 | 웜 기어 베어 | 강철 |
| 3 | 데이터 IPate | ABS |
| 4 | 육각 볼트 | teel, 스테인레스 스틸 |
| 5 | 웜기어 뚜껑 | 주철, 알루미늄 합금 |
| 6 | 웜기어 | 주철, 알루미늄 합금 |
| 7 | 리미트 볼트 | 강철, 스테인리스 |
| 8 | 줄기 | 강철, 스테인리스 |
| 9 | 양방향 스터드 | 강철, 스테인리스 |
| 10 | 육각너트 | 강철, 스테인리스 |
| 11 | 고무 씰 | EPDM,FPM |
| 12 | 디스크 | FRPP, PVDF, CPVC, UPVC, PPH |
| 13 | 몸 | FRPP, PVDF, CPVC, UPVC, PPH |
| 부품 재질표 |
| 아니요. | 부품명칭 | 재료 | 수량 |
| 1 | 핸드휠 | 주철 | 1 |
| 2 | 웜기어 | 주철 | 1 |
| 3 | 핀 | 스텔 | 1 |
| 4 | 너트 컵 | FRPP | 4 |
| 5 | 몸 | FRPP, PVDF, CPVC, UPVC, PPH | 1 |
| 6 | 디스크 | FRPP, PVDF, CPVC, UPVC, PPH | 1 |
| 7 | 고무 씰 | EPDM, FPM | 1 |
| 8 | 줄기 | 강철, 스테인리스 | 1 |
| 차원 목록 |
| DN | D1 | D2 | D3 | 티 | n-Φ |
| 40 | 148 | 110 | 41.5 | 39 | 4-Φ19 |
| 50 | 162 | 125 | 48.5 | 43 | 4-Φ19 |
| 65 | 180 | 145 | 63 | 45 | 4-Φ19 |
| 80 | 196 | 160 | 75.5 | 45 | 8-Φ19 |
| 100 | 225 | 180 | 95 | 56.5 | 8-Φ19 |
| 125 | 255 | 210 | 120 | 65 | 8-Φ23 |
| 150 | 285 | 240 | 143.5 | 75 | 8-Φ23 |
| 200 | 340 | 295 | 195 | 85 | 8-Φ23 |
| 위치: | 중국 |
| 사업 유형: | 제조, 수출 |
| 브랜드: | |
| 자격증: | |
| 모델: | |
| 지불 및 배송 조건: | |
| 최소 주문 수량: | |
| 가격: | 상의 |
| 포장 세부사항: | |
| 배달 시간: | |
| 결제 방법: |
