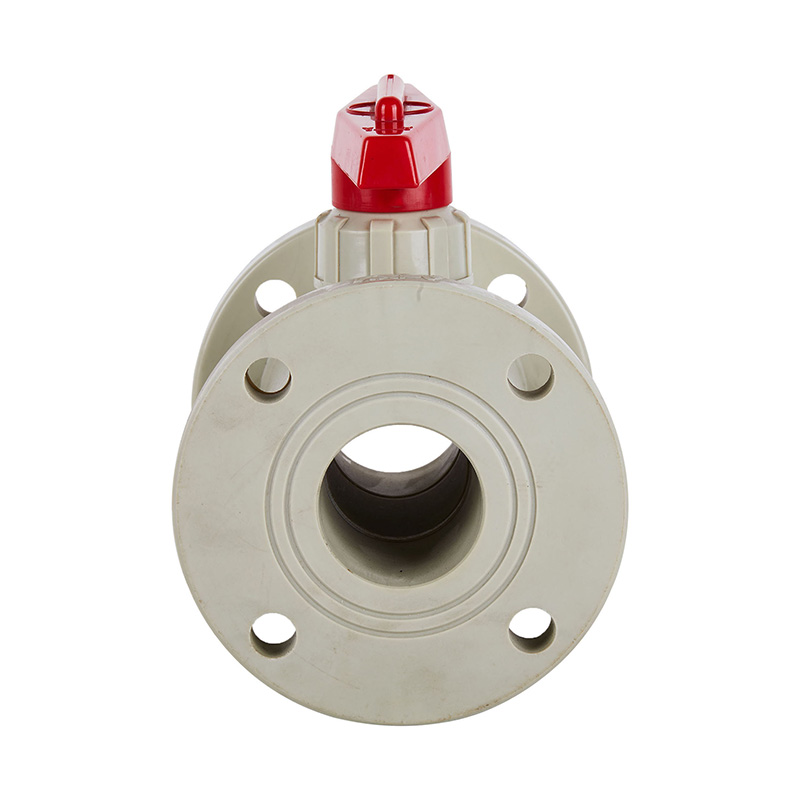

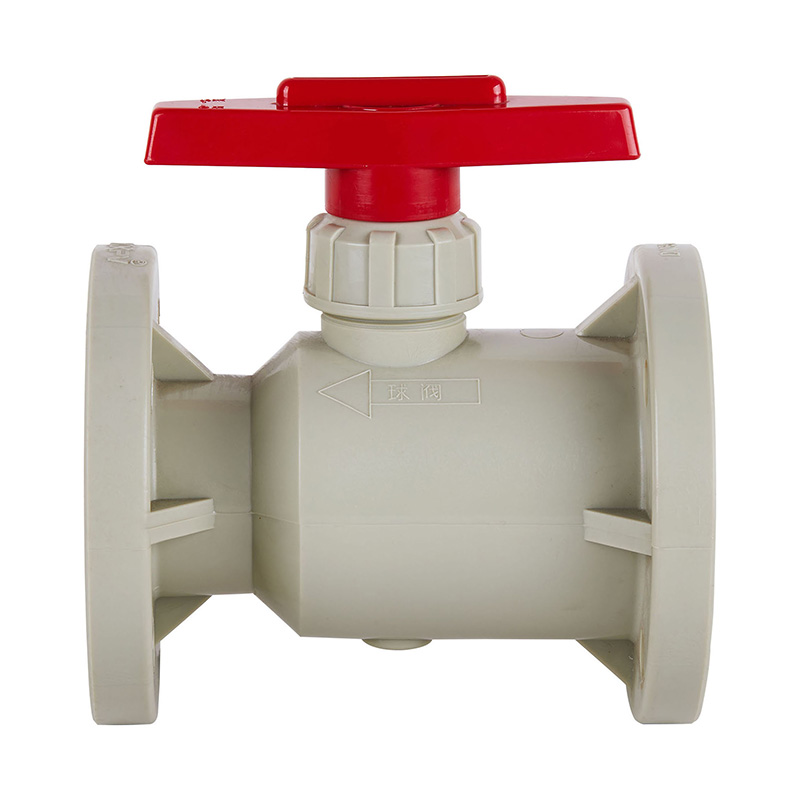

공장 공급 고압 견고한 PPH 신체 형태 볼 밸브 맞춤형 미니 4 인치 10kg DN50-DN300 플라스틱 산업용 플랜지 볼 밸브
모델 번호: Q41F-10S
소재:플라스틱
연결 형태:플랜지
운전 모드: 수동
공칭 압력: 10kg
채널:직선형
구조:고정 볼 밸브
기능:바이패스 밸브
온도:고온
응용 프로그램:산업 용도, 물 산업 용도
사양:DN50-DN300
표준:ANSI
원산지:베이룬 닝보 중국
HS 코드:8481804090
MOQ:2 PC
공장 공급 고압 견고한 PPH 신체 형태 볼 밸브 맞춤형 미니 4 인치 10kg DN50-DN300 플라스틱 산업용 플랜지 볼 밸브
모델 번호: Q41F-10S
소재:플라스틱
연결 형태:플랜지
운전 모드: 수동
공칭 압력: 10kg
채널:직선형
구조:고정 볼 밸브
기능:바이패스 밸브
온도:고온
응용 프로그램:산업 용도, 물 산업 용도
사양:DN50-DN300
표준:ANSI
원산지:베이룬 닝보 중국
HS 코드:8481804090
MOQ:2 PC
| 주요 구조적 특징 |
1. 엔지니어링 플라스틱 시리즈 볼 밸브는 FRPP, PV디F, CPVC, UPVC, PPH 등 단일 사출 성형으로 형성된 내식성 열가소성 플라스틱을 채택하고 부식에 강한 능력을 가지고 있습니다.
2.Reliable 물개, 작은 개폐 토크 개폐 토크.
3. 작은 유체 저항, 빠르게 열거나 닫습니다.
4.Simple 구조, 아름다운 외관.
| 앱 온도 제한 목록 |
| 재료 | 중간 온도°C | 재료 | 중간 온도°C |
| CPVC | -20℃~95℃ | PPH | -20℃~110℃ |
| UPVC | -0℃~65℃ | PVDF | -40℃~150℃ |
| FRPP | -14℃~90℃ |
몸체형 볼밸브 조립 상세도
| 부품 재질표 |
| 아니요. | 이름 | 재료 |
| 1 | 핸들 | 알루미늄 합금 |
| 2 | 고정 너트 | FRPP, PVDF, UPVC, CPVC, PPH |
| 3 | 내부 플러그 | FRPP, PVDF, UPVC, CPVC, PPH |
| 4 | 줄기 | FRPP, PVDF, UPVC, CPVC, PPH |
| 5 | 스템 씰 | PTFE |
| 6 | 봉인된 공 | PTFE |
| 7 | 씰 시트 | FRPP, PVDF, UPVC, CPVC, PPH |
| 8 | 공 | FRPP, PVDF, UPVC, CPVC, PPH |
| 9 | 몸 | FRPP, PVDF, UPVC, CPVC, PPH |
| 차원 목록 |
| DN(mm) | D1 | D | 엘 | 시간 | N | Φ | ||||||
| GB | JIS | 안시 | GB | JIS | 안시 | GB | JIS | 안시 | ||||
| 15(1/2") | 95 | 65 | 70 | 2.38 | 120 | 15 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20(3/4인치) | 105 | 75 | 75 | 2.76 | 120 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25(1인치) | 120 | 85 | 90 | 3.13 | 130 | 16 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32(11/4인치) | 135 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40(11/2인치) | 145 | 110 | 105 | 3.88 | 168 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65(21/2인치) | 180 | 145 | 140 | 5.49 | 225 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80 (3") | 195 | 160 | 150 | 6 | 260 | 25 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100 (4") | 215 | 180 | 175 | 7.5 | 280 | 25 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125(5인치) | 245 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150(6인치) | 280 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200(8인치) | 335 | 295 | 290 | 11.75 | 400 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250(10") | 390 | 350 | 355 | 14.25 | 450 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300 (12") | 445 | 400 | 400 | 17 | 450 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
| 위치: | 중국 |
| 사업 유형: | 제조, 수출 |
| 브랜드: | |
| 자격증: | |
| 모델: | |
| 지불 및 배송 조건: | |
| 최소 주문 수량: | |
| 가격: | 상의 |
| 포장 세부사항: | |
| 배달 시간: | |
| 결제 방법: |
